TP4056 18650 Lityum Pil Şarj Micro USB Ayarlı Voltaj Yükseltici 3-7V To 27V Boost Step Up Lion Akü

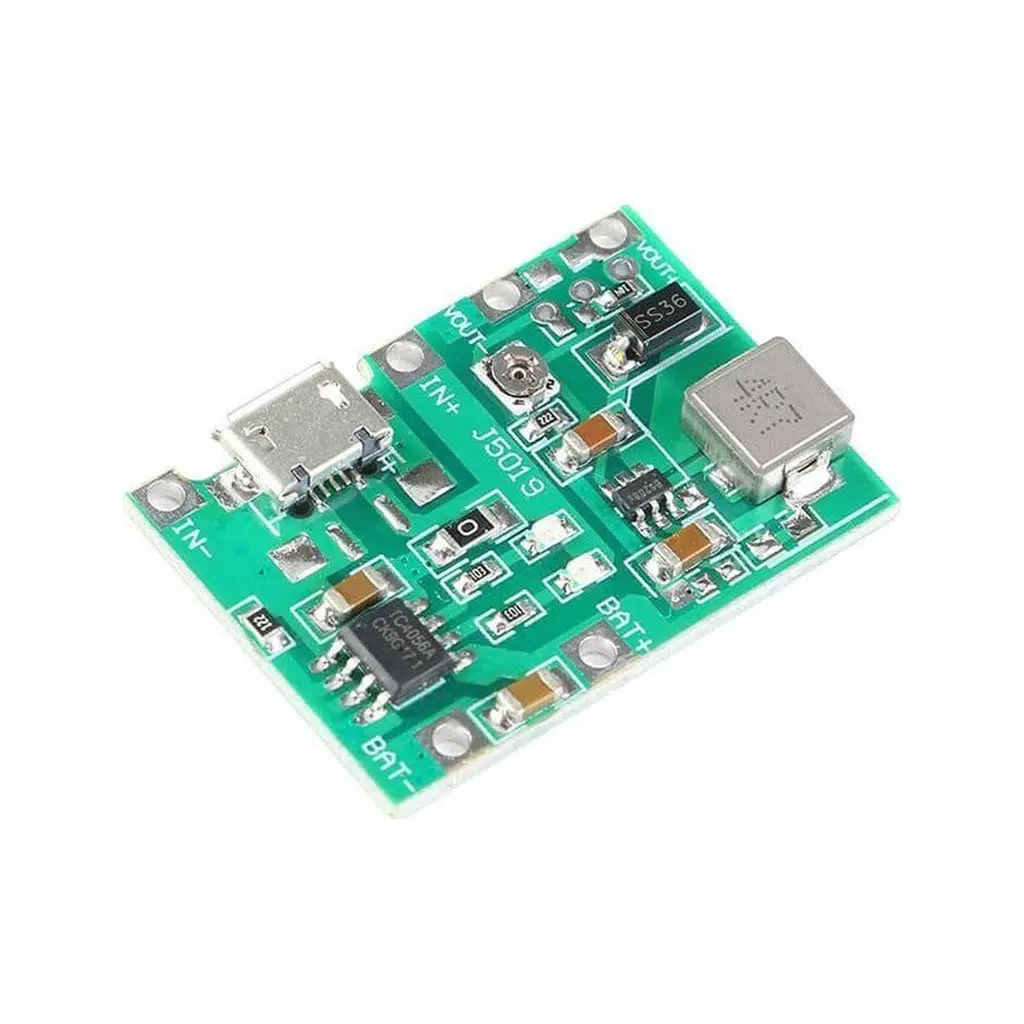

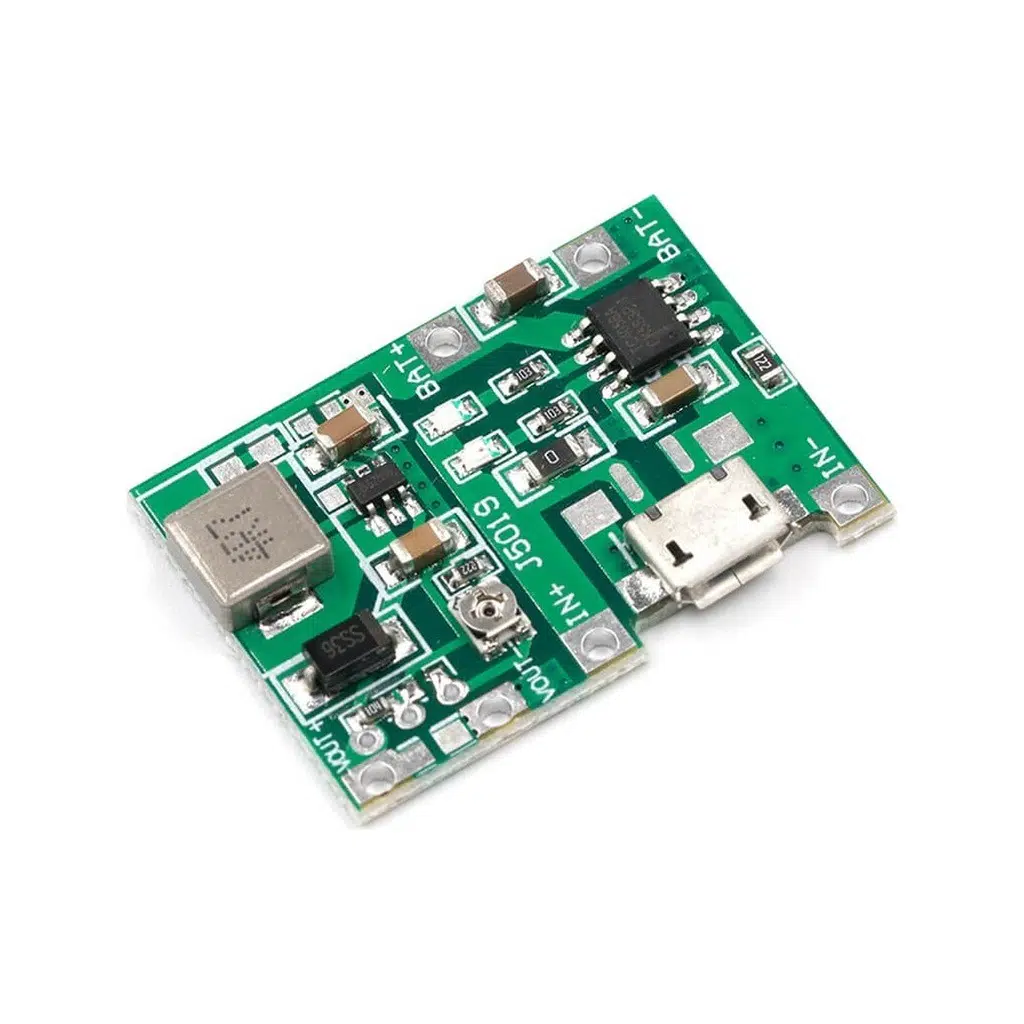

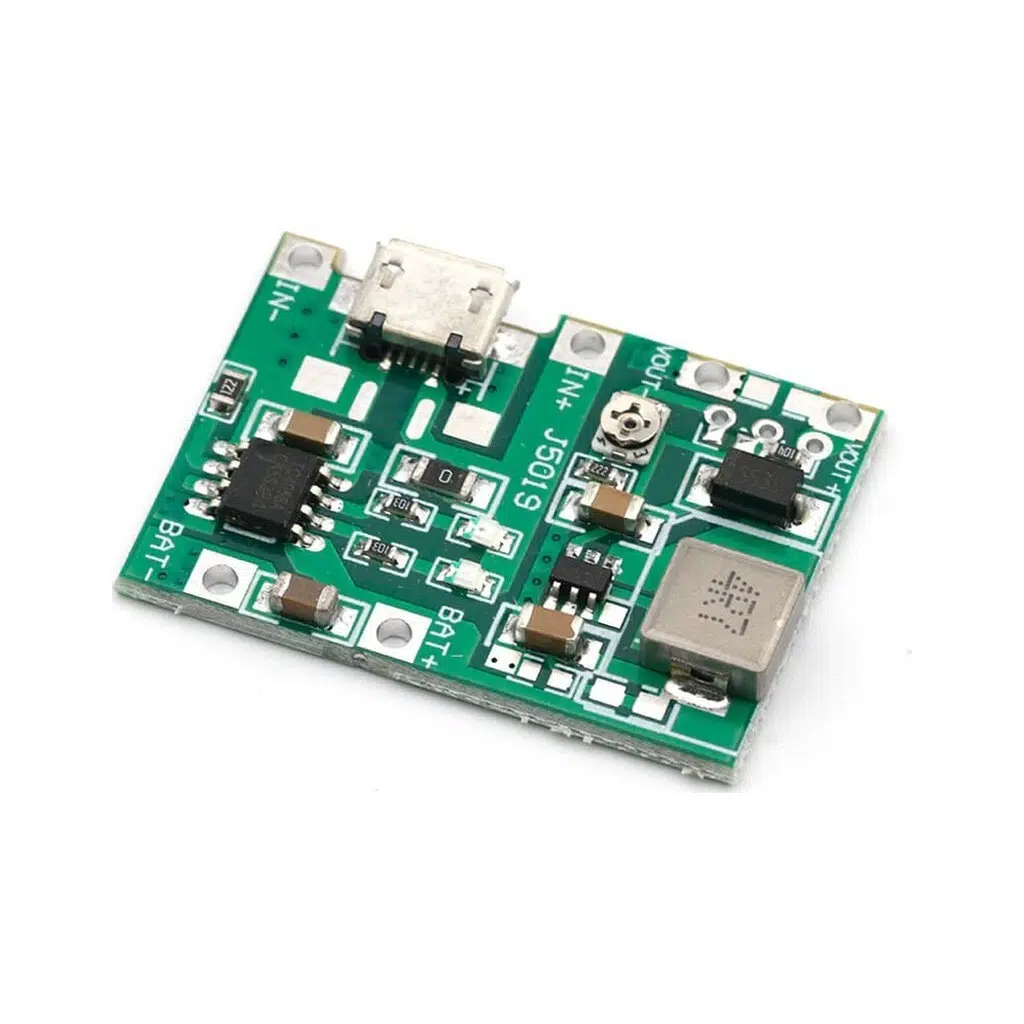

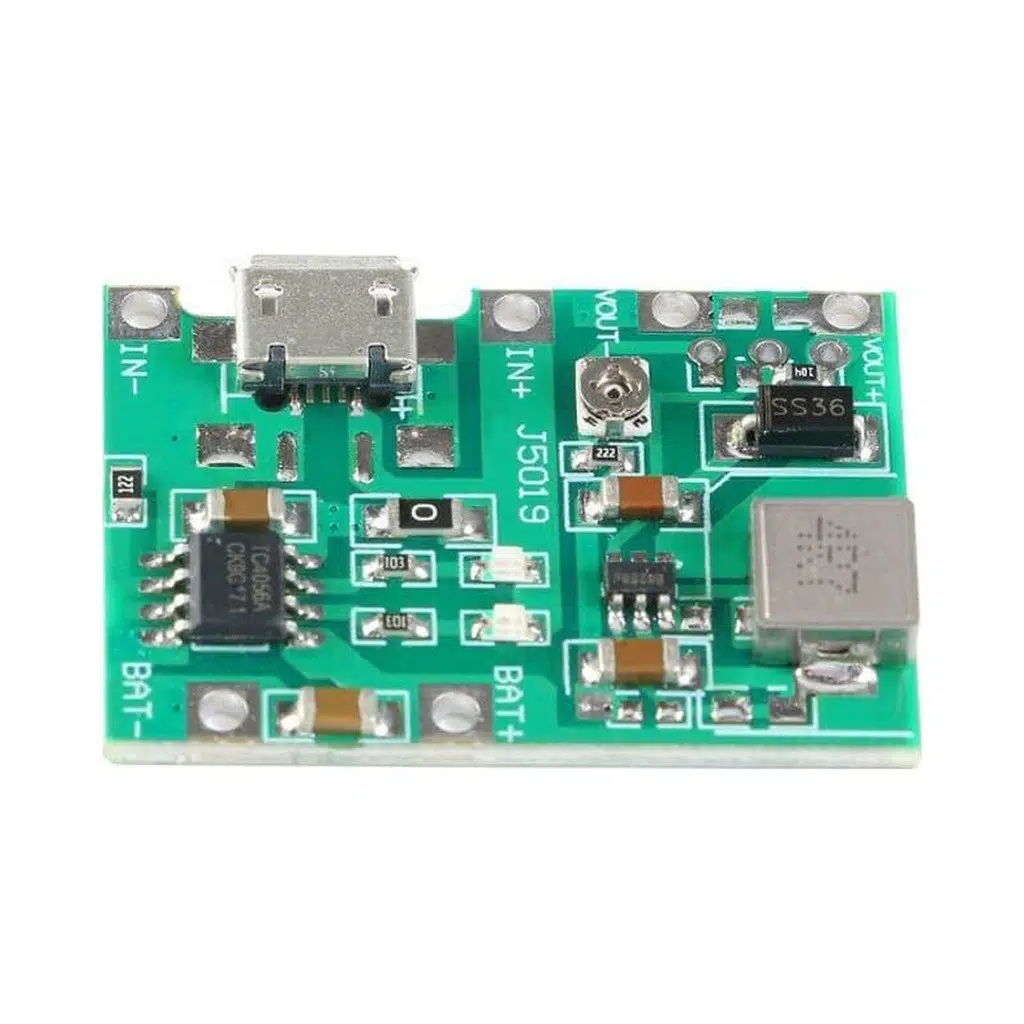

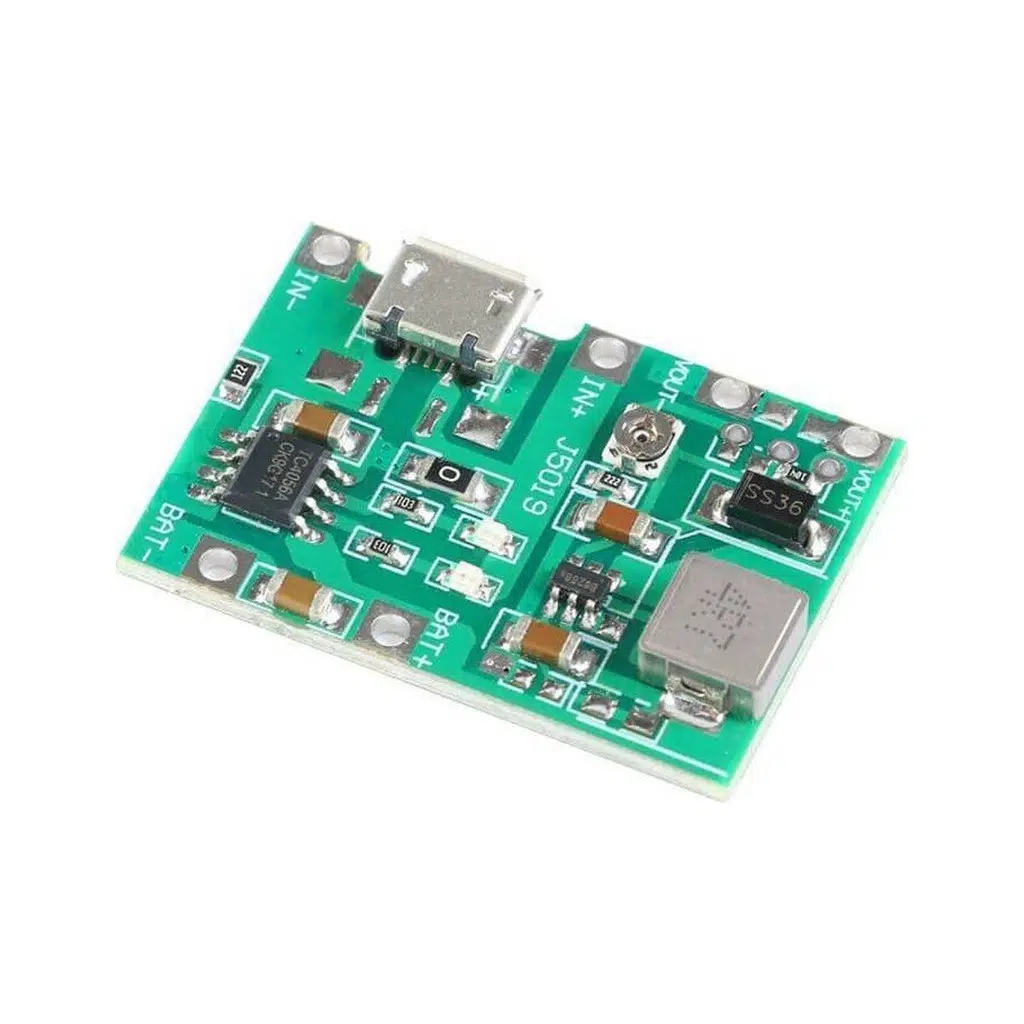

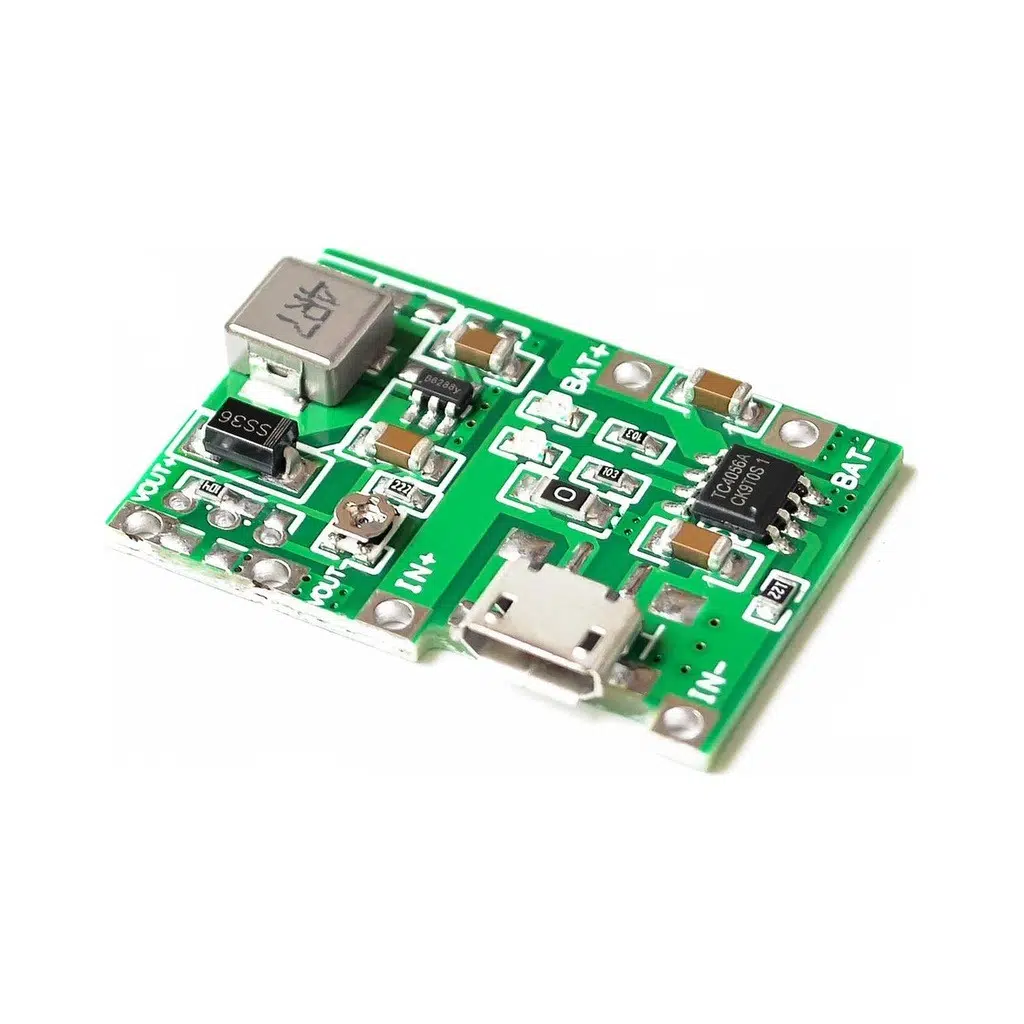

TP4056 entegresi ile üretilmiş bu lityum pil şarj ve voltaj yükseltici modül, tek hücreli (3.7V) Li-ion / 18650 pilleri güvenli şekilde şarj ederken aynı zamanda çıkış voltajını 4V ile 27V arasında yükseltebilme özelliği sunar. Geliştirme ve elektronik projeleri için ideal bir güç çözümüdür.

Kart üzerindeki hassas ayar potansiyometresi sayesinde istenilen voltaj değeri kolayca ayarlanabilir. Fabrika çıkışı varsayılan ayar 9V’tur. Saat yönünde çevrildiğinde voltaj arttırılır. 2V altındaki pil seviyelerinde modül otomatik olarak yükseltmeyi durdurur ve hücreyi koruma altına alır.

Öne Çıkan Özellikler

- TP4056 entegresi ile hassas ve güvenli şarj
- Micro USB veya IN pad üzerinden 5V besleme
- Çıkış voltajı ayarlanabilir: 4V – 27V DC
Akım değerleri:

- 5V → 1.4A
- 9V → 0.8A
- 12V → 0.6A
- Maksimum → 2A

Şarj LED Göstergeleri

- Kırmızı: Şarj ediyor
- Yeşil: Şarj tamamlandı

-Otomatik şarj kontrol sistemi
- SMD bileşenlerle kompakt tasarım
- Paralel bağlanmış pillerle uyumlu

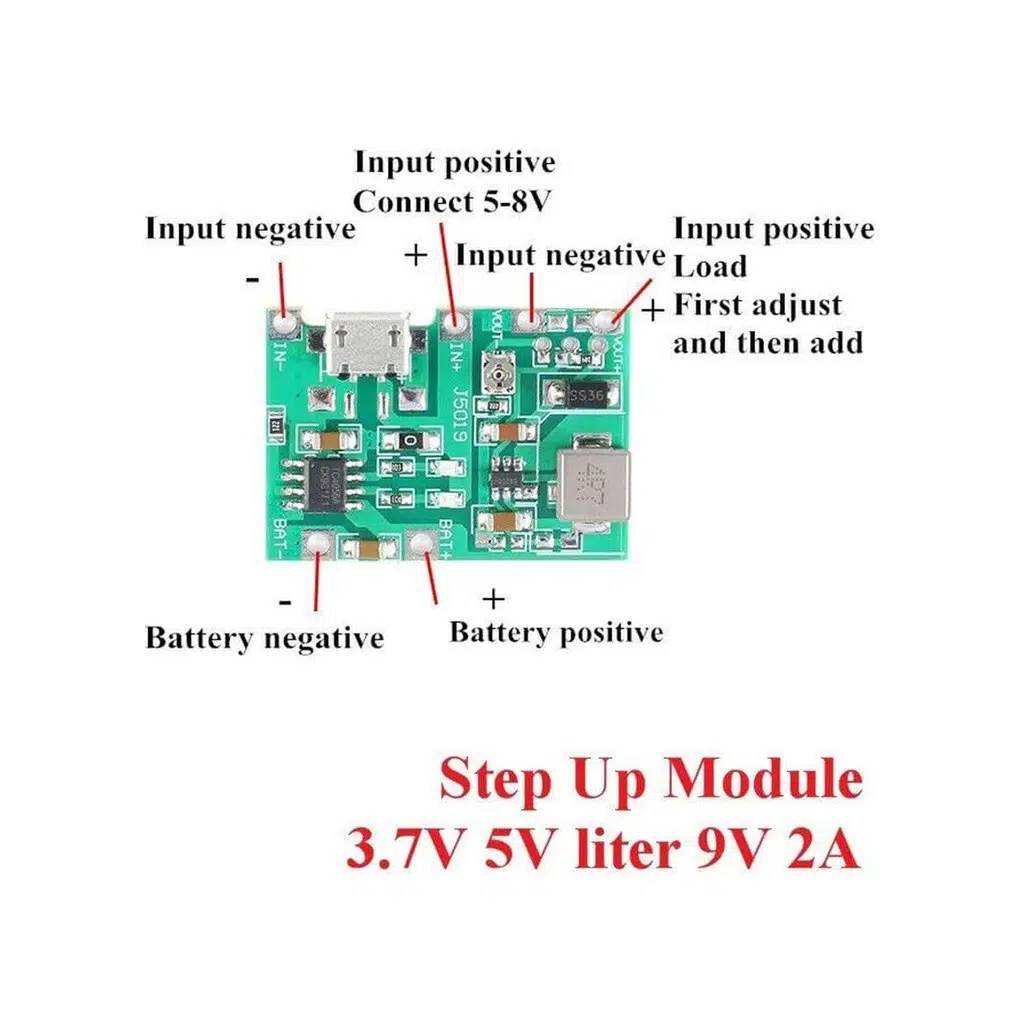

Kullanım Şeması

- Micro USB veya IN+ / IN- girişlerinden karta 5V verilir.
- B+ & B- pinlerine 18650 lityum pil bağlanır.
- OUT+ & OUT- çıkışlarından yüke voltaj verilir.
- Pot ile istenen voltaj ayarlanır.

Teknik Özellikler

- Entegre: TP4056
- Giriş Voltajı: 5V DC (Micro USB)
- Harici Pad Girişi: 8V max
- Şarj Voltajı: 4.2V
- Şarj Akımı: 100–1000mA (Direnç değişimi ile ayarlanabilir)
- Çıkış Voltajı: DC 4V – 27V
- Maksimum Akım Çıkışı: 2A
- Çalışma Sıcaklığı: -10°C ~ +85°C
- Şarj Hassasiyeti: %1.5
- Boyut: 25mm x 33mm
- Ağırlık: 5 gr

Önemli Uyarılar

- Potansiyometre hassastır, sert ayarlama yapmayınız.
- Ters bağlantı ve kısa devre koruması bulunmamaktadır.
- Besleme voltajı 5V üzerine çıkmamalıdır.
- Kalitesiz kablolar akım kaybına ve şarj sorunlarına sebep olabilir.
- Pil şarj akımı kapasitenin 7’sini geçmemelidir.

Akım Direnç Ayar Tablosu
