235 Adet 9 Çeşit DIP SMD Push Button Switch Basmalı Buton Seti

Satın Almadan Önce Dikkat Ediniz

Bu set, elektronik devrelerde kullanılmak üzere hazırlanmış 9 farklı modelden toplam 235 adet basmalı buton (Push Button Switch) içerir. Set içerisinde farklı ölçülerde, farklı pin sayılarına sahip, DIP ve SMD montaj tiplerinde, kilitli ve kilitsiz butonlar bulunmaktadır.

Önemli: Set içerisindeki bütün butonlar aynı çalışma prensibine sahip değildir. Bazı modeller anlık (kilitsiz), bazı modeller ise kilitli yapıdadır. Ayrıca pin sayıları, fiziksel ölçüleri ve montaj yöntemleri birbirinden farklıdır.

Satın almadan önce kullanacağınız devrenin gerektirdiği buton ölçüsünü, pin sayısını, pin aralığını, montaj tipini ve kilitli veya kilitsiz çalışma ihtiyacını kontrol ediniz. Bu ürün tek tip butondan oluşan bir paket değil, farklı elektronik uygulamalar için hazırlanmış karışık bir buton setidir.

Bu Buton Seti Ne İşe Yarar?

Basmalı butonlar (Push Button Switch), elektronik devrelerde elektriksel bağlantıyı kullanıcı tarafından mekanik olarak kontrol etmek amacıyla kullanılan anahtarlama elemanlarıdır.

Bir butona basıldığında iç kontakların durumu değişir ve devreye elektriksel bir komut iletilebilir. Kullanılan butonun yapısına göre bu değişiklik yalnızca basılı tutulduğu sürece devam edebilir veya buton tekrar basılana kadar korunabilir.

Bu set; elektronik devre tasarımı, prototip geliştirme, arızalı butonların değiştirilmesi, elektronik kart onarımı, hobi projeleri ve çeşitli kontrol devrelerinde kullanılabilecek farklı buton modellerini bir araya getirir.

9 Farklı Model, Toplam 235 Adet

Set içerisinde 7 farklı DIP model ve 2 farklı SMD model bulunmaktadır. DIP modeller delik içi montaj, SMD modeller ise yüzey montaj uygulamaları için tasarlanmıştır.

Modeller arasında hem anlık kilitsiz (momentary) hem de kilitli (latching / self-locking) çalışma yapısına sahip butonlar yer alır.

Farklı ölçü ve çalışma tiplerinin aynı pakette bulunması, elektronik projelerde uygun butonu seçmeyi ve çeşitli buton modellerini denemeyi kolaylaştırır.

Anlık (Kilitsiz) Buton Nedir?

Anlık buton (Momentary Push Button), basıldığında kontak durumunu değiştiren ve bırakıldığında yay mekanizması sayesinde başlangıç konumuna dönen buton tipidir.

Bu tip butonlar genellikle bir komutun kısa süreli verilmesi gereken uygulamalarda kullanılır.

• Elektronik devrelerde komut girişi
• Reset ve sıfırlama işlemleri
• Menü ve kontrol tuşları
• Mikrodenetleyici girişleri
• Test ve prototip devreleri
• Basılı tutulduğu sürece çalışan kontrol uygulamaları

Önemli: Kilitsiz buton, mekanik olarak basılı konumda kalmaz. Kullanıcının butonu bırakmasıyla mekanizma başlangıç konumuna döner.

Kilitli Buton Nedir?

Kilitli buton (Latching / Self-Locking Push Button), basıldığında mekanik olarak yeni konumunda kalan ve genellikle tekrar basıldığında başlangıç konumuna dönen anahtarlama elemanıdır.

Bu yapı, butonun sürekli basılı tutulmasının istenmediği kontrol uygulamalarında kullanılabilir.

• Açma ve kapama kontrol devreleri
• Konumunu koruması gereken anahtarlama uygulamaları
• Elektronik cihazların kontrol panelleri
• Özel devre ve prototip tasarımları
• Kalıcı mekanik anahtarlama gerektiren uygulamalar

Kilitli ve kilitsiz butonlar her uygulamada birbirinin yerine kullanılamaz. Devrenin çalışma mantığına uygun model seçilmelidir.

DIP Buton Nedir?

DIP (Through-Hole / THT) montaj tipi butonlar, metal bağlantı bacakları elektronik kart üzerindeki deliklerden geçirilerek lehimlenen butonlardır.

Bu montaj tipi özellikle delikli baskı devre kartlarında, elektronik kart onarımlarında, prototip çalışmalarında ve uygun montaj delikleri bulunan kontrol kartlarında kullanılır.

Set içerisindeki DIP butonlar farklı gövde ölçülerine, yüksekliklere ve pin sayılarına sahiptir. Bazı modeller 4 pin, bazı modeller 6 pin, bazı modeller ise 12 pin bağlantı yapısındadır.

Önemli: DIP montaj ifadesi burada delik içi lehimleme yapısını belirtir. Bu ürünler, adres veya ayar seçimi için kullanılan çoklu kollu klasik DIP switch bloklarıyla karıştırılmamalıdır.

SMD / SMT Buton Nedir?

SMD (Surface Mount Device) butonlar, elektronik kartın yüzeyindeki lehim pedlerine monte edilmek üzere tasarlanmıştır. Bu montaj yöntemi SMT (Surface Mount Technology) olarak adlandırılır.

Set içerisinde iki farklı SMD buton modeli bulunmaktadır:

• 3 × 6 × 2.5 mm: 2 Pin SMD, anlık kilitsiz
• 6 × 6 × 2.5 mm: 4 Pin SMD, anlık kilitsiz

Bu modeller küçük boyutlu elektronik kartlarda, yüzey montaj uygulamalarında ve uygun lehimleme ekipmanlarıyla yapılan elektronik onarımlarda kullanılabilir.

Önemli: SMD butonlar, DIP butonlar gibi kart üzerindeki deliklere geçirilerek monte edilmez. Kullanılacak baskı devre kartının lehim pedleri ve bağlantı düzeni uygun olmalıdır.

Pin Sayısı ve Elektriksel Bağlantılar

Set içerisinde 2 pin, 4 pin, 6 pin ve 12 pin bağlantı yapısına sahip farklı modeller bulunmaktadır.

Pin sayısı, butonun içindeki bağımsız anahtarlama kontaklarının sayısını tek başına göstermez. Bazı butonlarda birden fazla pin aynı elektriksel kontak grubuna bağlı olabilir. Bazı modellerde ise birden fazla kontak grubu bulunabilir.

Bu nedenle özellikle 6 pin ve 12 pin modellerin bağlantıları yapılırken yalnızca pin sayısına bakılmamalıdır.

Devreye bağlamadan önce ilgili butonun kontak yapısının ve pin bağlantılarının multimetre ile kontrol edilmesi önerilir.

Farklı Buton Yükseklikleri

Set içerisindeki butonların yalnızca taban ölçüleri değil, toplam yükseklikleri de farklıdır. Görsellerde belirtilen H ifadesi butonun yükseklik ölçüsünü belirtir.

Örneğin 8.5 × 8.5 × 13.7H ölçüsündeki bir butonun gövde tabanı yaklaşık 8.5 × 8.5 mm, toplam yüksekliği ise yaklaşık 13.7 mm'dir.

Elektronik cihazların ön panellerinde veya mevcut buton değişimlerinde yükseklik ölçüsü önemlidir. Aynı taban ölçüsüne sahip iki butonun basma mekanizması ve toplam yüksekliği farklı olabilir.

Elektronik Kart Onarımlarında Kullanım

Elektronik cihazlarda zamanla buton kontakları aşınabilir, mekanik parçalar hasar görebilir veya butonlar düzgün çalışmamaya başlayabilir.

Bu gibi durumlarda arızalı butonun yerine uygun ölçü ve bağlantı yapısına sahip yeni bir buton takılması gerekebilir.

Bu set, farklı buton modellerini bir arada bulundurmak isteyen elektronik tamircileri ve teknik servisler için yedek parça çeşitliliği sağlar.

Ancak mevcut buton değiştirilirken ölçü, pin aralığı, kontak düzeni, çalışma tipi ve montaj şekli mutlaka karşılaştırılmalıdır. Yalnızca dış görünüşün benzer olması elektriksel uyumluluk anlamına gelmez.

Arduino, Mikrodenetleyici ve Hobi Projelerinde Kullanım

Butonlar, Arduino ve benzeri mikrodenetleyici sistemlerinde kullanıcı girişlerini algılamak amacıyla kullanılabilir.

Örneğin bir butona basıldığında program içerisinde belirli bir işlem başlatılabilir, menü seçimi yapılabilir veya bir kontrol komutu gönderilebilir.

Set içerisindeki farklı butonlar, uygun devre tasarımıyla aşağıdaki uygulamalarda değerlendirilebilir:

• Arduino ve mikrodenetleyici projeleri
• Elektronik kontrol panelleri
• Robotik ve otomasyon prototipleri
• Elektronik eğitim ve deney devreleri
• Özel tasarım baskı devre kartları
• Elektronik cihaz tamiri ve bakım çalışmaları
• Hobi elektroniği ve DIY projeleri
• Buton ve anahtar çalışma prensiplerinin incelenmesi

Butonlar doğrudan belirli bir mikrodenetleyici kartına takılmak zorunda değildir. Kullanılan modelin pin yapısına uygun bağlantı, lehimleme veya ara devre tasarımı gerekebilir.

Montaj ve Kullanım Sırasında Dikkat Edilmesi Gerekenler

• DIP butonlarda kart üzerindeki deliklerin ve pin aralıklarının uygunluğunu kontrol ediniz.
• SMD butonlarda kart üzerindeki lehim pedlerinin buton bağlantı yapısına uygun olduğundan emin olunuz.
• Kilitli ve kilitsiz modelleri kullanım amacınıza göre seçiniz.
• Lehimleme sırasında buton gövdesine gereğinden fazla ısı uygulamaktan kaçınınız.
• Butonun kontak yapısını bağlantı öncesinde multimetre ile kontrol ediniz.
• Butonların üzerinden geçirilecek gerilim ve akımın ilgili modelin teknik sınırlarına uygun olduğundan emin olunuz.
• Bu butonları, elektriksel değerleri doğrulanmadan doğrudan 220V şebeke gerilimi veya yüksek akımlı yükleri anahtarlamak için kullanmayınız.
• Mevcut bir cihazdaki butonu değiştirecekseniz eski butonun fiziksel ölçülerini ve elektriksel bağlantılarını karşılaştırınız.

Teknik Özellikler

• Ürün grubu: Basmalı buton / Push Button Switch
• Toplam miktar: 235 adet
• Model çeşidi: 9 farklı model
• Montaj tipleri: DIP (THT) ve SMD (SMT)
• Çalışma tipleri: Anlık kilitsiz ve kilitli
• Pin seçenekleri: 2 Pin, 4 Pin, 6 Pin ve 12 Pin
• Ölçüler: Modele göre değişmektedir
• Kullanım: Elektronik devreler, kart onarımı, prototip ve hobi uygulamaları

Önemli Satın Alma Uyarıları

Bu ürün 235 adet ve 9 farklı modelden oluşan karışık bir settir. Bütün butonlar aynı ölçüde veya aynı çalışma tipinde değildir.

Set içerisinde bulunan 8.5 × 8.5 × 13.7 mm ölçüsündeki iki modelden biri kilitli, diğeri kilitsizdir. Fiziksel ölçülerinin aynı olması çalışma prensiplerinin de aynı olduğu anlamına gelmez.

Set içerisindeki DIP ve SMD modeller farklı montaj yöntemleri gerektirir. Kullanılacak elektronik kartın montaj yapısına uygun buton seçilmelidir.

Özellikle elektronik cihaz tamirlerinde yalnızca butonun boyutuna bakılarak seçim yapılmamalıdır. Pin sayısı, pin aralığı, kontak düzeni, buton yüksekliği ve kilitleme özelliği de karşılaştırılmalıdır.

Ürün görsellerinde her modelin ölçüsü, çalışma tipi, pin sayısı ve paket adedi ayrı ayrı belirtilmiştir. Sipariş vermeden önce bu bilgileri incelemeniz önerilir.

Paket İçeriği - 235 Adet 9 Çeşit Buton

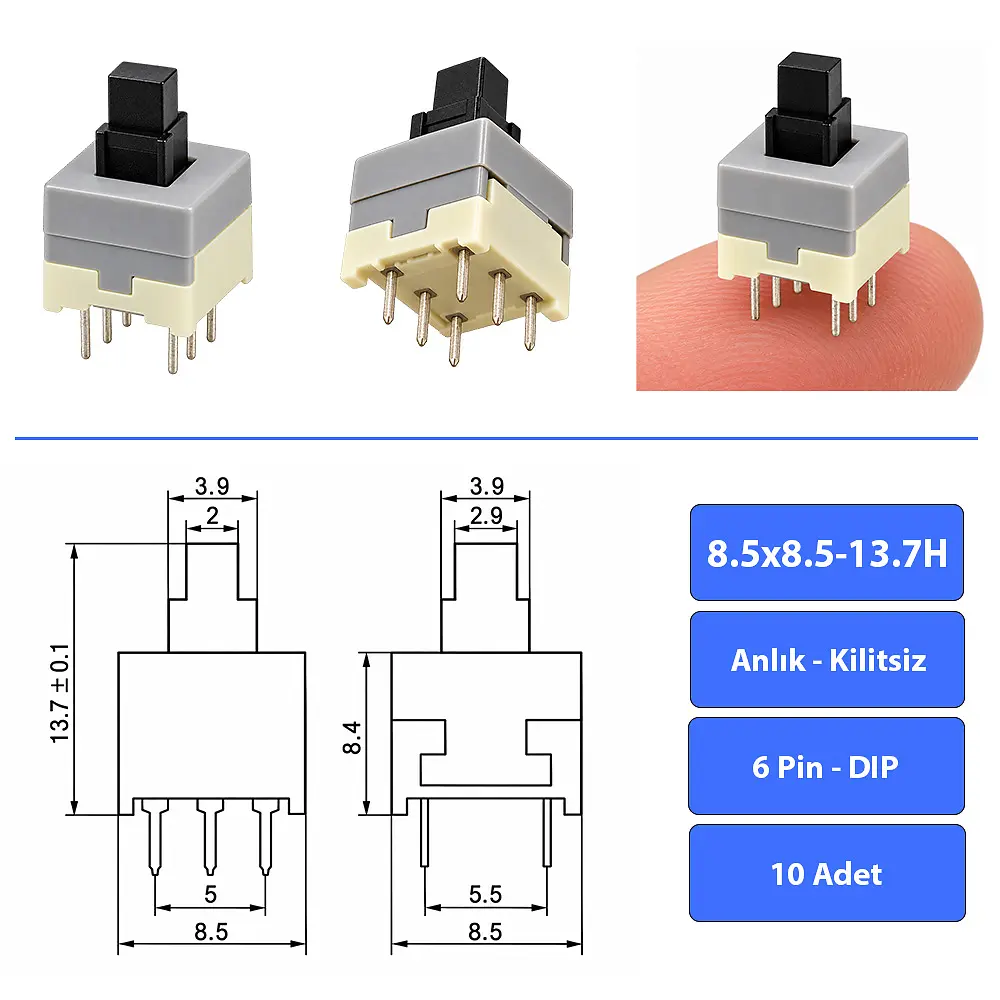

1. Model: 8.5 × 8.5 × 13.7 mm

• Çalışma tipi: Anlık - Kilitsiz
• Montaj tipi: DIP
• Pin sayısı: 6 Pin
• Miktar: 10 Adet

2. Model: 8.5 × 8.5 × 13.7 mm

• Çalışma tipi: Kilitli
• Montaj tipi: DIP
• Pin sayısı: 6 Pin
• Miktar: 5 Adet

3. Model: 7 × 11 × 12 mm

• Çalışma tipi: Anlık - Kilitsiz
• Montaj tipi: DIP
• Pin sayısı: 12 Pin
• Miktar: 5 Adet

4. Model: 8.5 × 13 × 13.7 mm

• Çalışma tipi: Kilitli
• Montaj tipi: DIP
• Pin sayısı: 12 Pin
• Miktar: 5 Adet

5. Model: 3 × 6 × 2.5 mm

• Çalışma tipi: Anlık - Kilitsiz
• Montaj tipi: SMD / SMT
• Pin sayısı: 2 Pin
• Miktar: 100 Adet

6. Model: 6 × 6 × 2.5 mm

• Çalışma tipi: Anlık - Kilitsiz
• Montaj tipi: SMD / SMT
• Pin sayısı: 4 Pin
• Miktar: 50 Adet

7. Model: 5.8 × 5.8 × 10 mm

• Çalışma tipi: Kilitli
• Montaj tipi: DIP
• Pin sayısı: 6 Pin
• Miktar: 20 Adet

8. Model: 5.8 × 5.8 × 7.1 mm

• Çalışma tipi: Kilitli
• Montaj tipi: DIP
• Pin sayısı: 6 Pin
• Miktar: 20 Adet

9. Model: 6 × 6 × 5.5 mm

• Çalışma tipi: Anlık - Kilitsiz
• Montaj tipi: DIP
• Pin sayısı: 4 Pin
• Miktar: 20 Adet

TOPLAM: 9 FARKLI MODEL - 235 ADET BASMALI BUTON

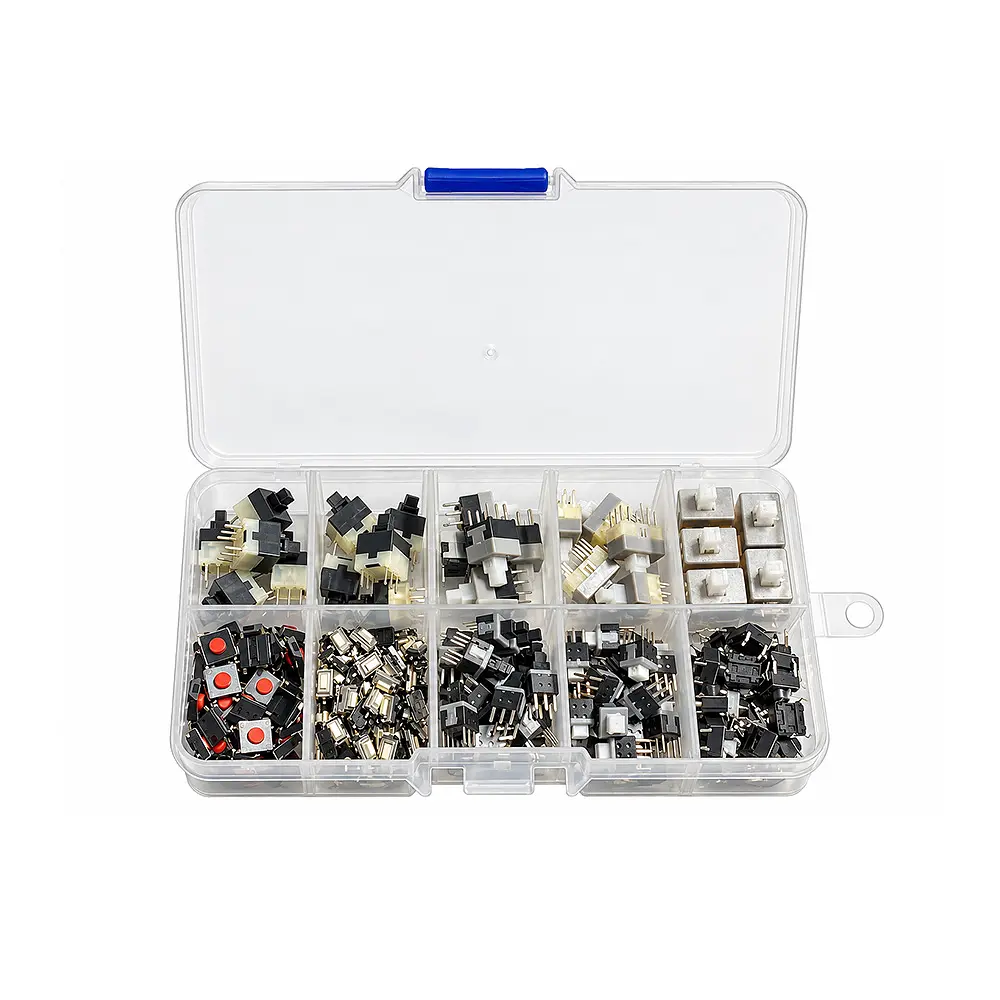

Butonlar görseldeki bölmeli plastik saklama kutusu içerisinde gönderilmektedir.
