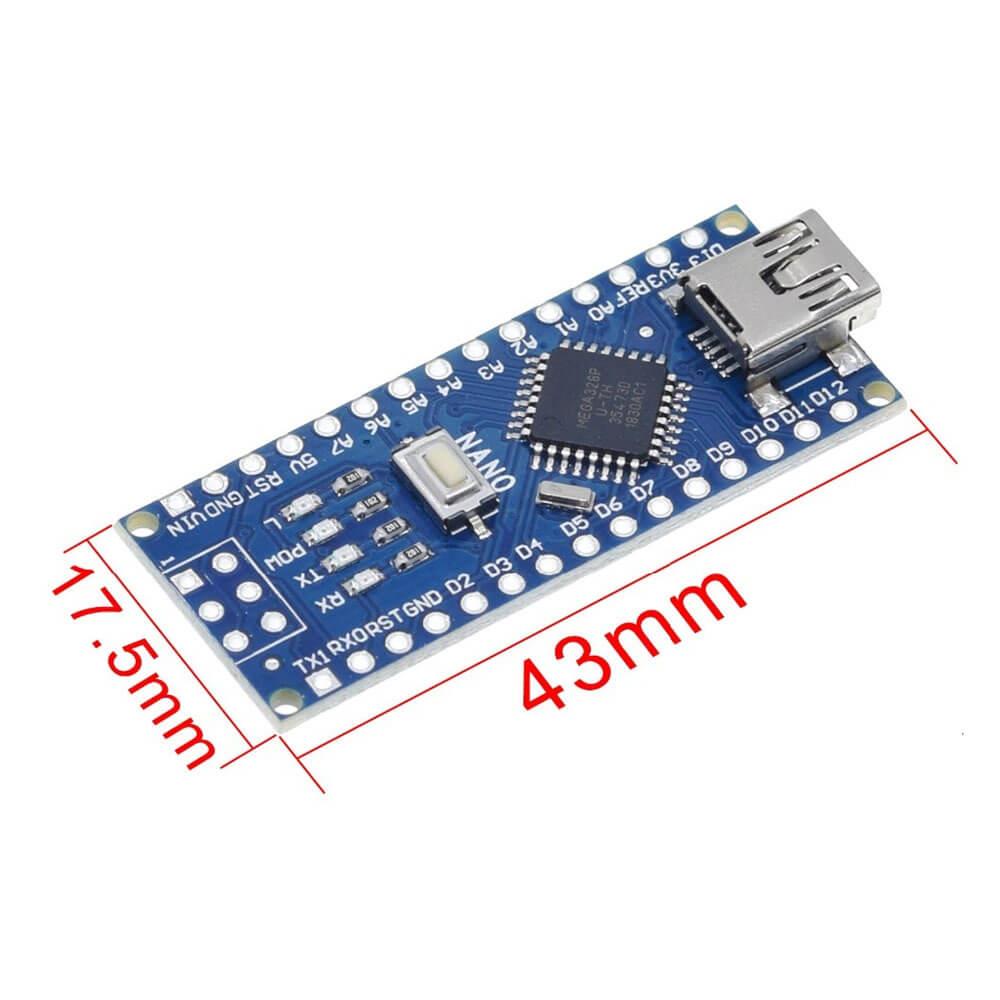

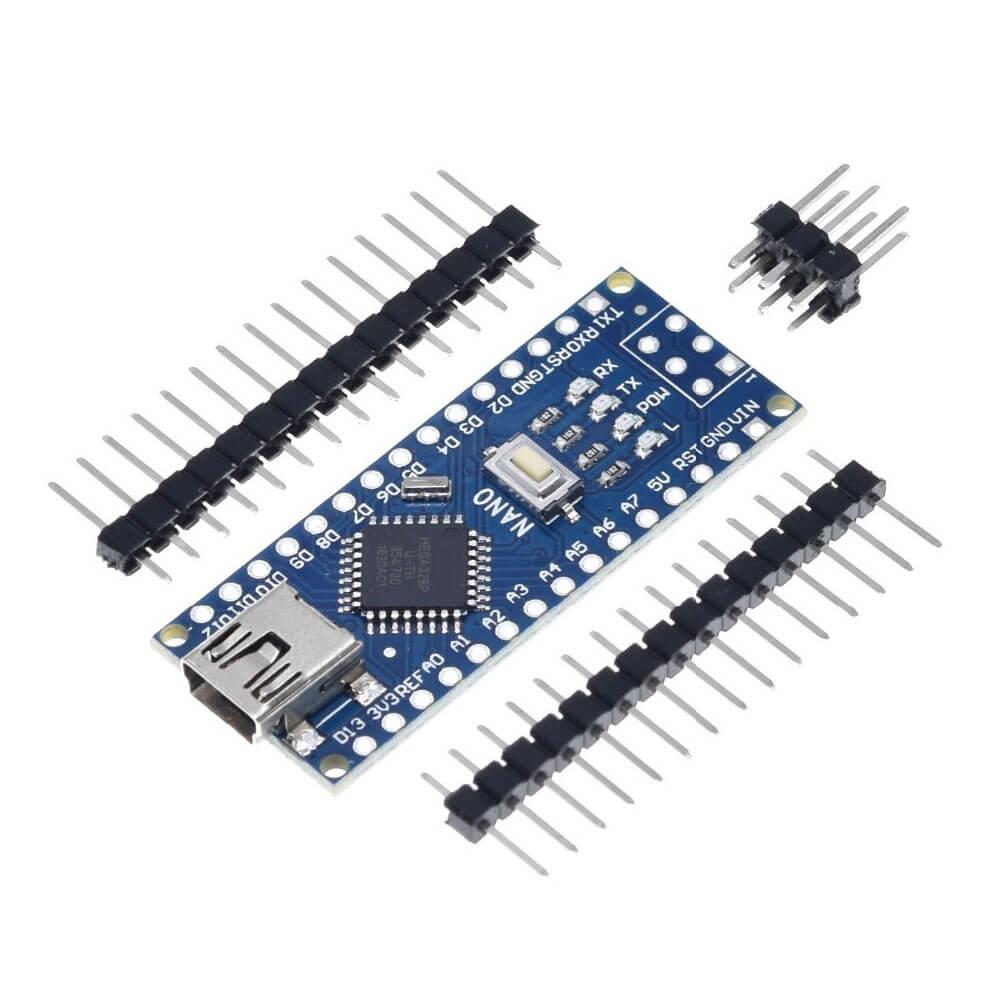

Ar-001 Arduino Nano Klon - V3.0 Atmega328P Ch340G - YA4

Arduino Nano; Atmega328 temelli bir mikrodenetleyici kartıdır. Arduino Nano kartının bu klon versiyonunda, standart FTDI veya 16U2 chipleri yerine CH340 entegresi kullanılmıştır. Böylece maliyet düşürülmüş ancak performansta bir değişiklik olmamıştır. Arduino Duemilanove ile yaklaşık aynı özelliklere sahiptir. Sadece DC güç jakı bulunmamaktadır. Arduino Nano'ya, Mini-B USB bağlantısı ile güç verilir. Güç kaynağı olarak (otomatik) yüksek voltaj kaynağını seçer. Arduino Nano 328; ATmega328 temelli, küçük breadboard ve farklı platformlar ile beraber kullanılabilir.Arduino IDE"si üzerinden rahatlıkla programlanabilmektedir.Çalışma gerilimi 5V - 12V aralığındadır. Ancak önerilen çalışma geriliminin 7V 'tan fazla olması gerekmektedir. 9V'luk piller çalışma için yeterli olacaktır. Güç pinleri aşağıdaki gibidir:VIN: Harici güç kaynağı kullanılırken 7-12V arası gerilim giriş pini. 5V: Bu pin regülatörden çıkan 5V çıkışı verir. Eğer kart sadece usb (5V) üzerinden çalışıyor ise usb üzerinden gelen 5V doğrudan bu pin üzerinden çıkış olarak verilir. Aynı zamanda bu pin üzerinden 5V girişi yapılabilir.  Eğer karta güç Vin (7-12V) üzerinden veriliyorsa regülatörden çıkan 5V doğrudan bu pin üzerinden çıkış olarak verilir.3V3: Kart üzerinde bulunan 3.3V regülatörü çıkış pinidir. Maks. 50mA çıkış verebilir.GND: Toprak pinleridir.TEKNİK ÖZELLİKLER:Mikrodenetleyeci: Atmel ATmega328,Lojik Voltaj Seviyesi: 5V,Giriş Gerilimi (önerilen) 7V - 12V,Giriş Gerilimi (limit) 6V - 20V,Dijital G/Ç Pinleri: 14 (6"sı PWM pinidir.),Analog Giriş Pinleri: 8,Her Pinden Verebileceği Akım: 40mA,Flash Hafıza: 32KB(2KB bootloader tarafından kullanılmaktadır.),SRAM: 1 KB,Çalışma Frekansı: 16 MHz,Ürün Boyutları: 17.5 x 43mm,CH340 Driver ile Windows 7 ve Windows 8 desteği.PAKET İÇERİĞİ:1 x Arduino Nano 328 CH340,Pinler,Not: Arduino Nano, tüm pinleri ile birlikte gönderilmektedir.
