Arduino Nano Klon v3.0 Atmega328p - USB CH340 Chip (USB Kablo Dahil)

Arduino Nano V3.0 ATmega328PB-U CH340C Mini USB geliştirme kartı, elektronik, robotik, otomasyon ve kodlama projelerinde kullanılmak üzere tasarlanmış,
küçük boyutlu ve breadboard uyumlu bir mikrodenetleyici kartıdır. Nano formundaki ince yapısı sayesinde büyük geliştirme kartlarının sığmadığı dar alanlarda kullanılabilir ve breadboard üzerine doğrudan yerleştirilebilir.

Kart üzerinde bulunan ATmega328PB-U mikrodenetleyici, standart ATmega328P ailesinin geliştirilmiş sürümüdür. 32 KB Flash program belleği, 2 KB SRAM ve 1 KB EEPROM belleğe sahiptir.
ATmega328PB ayrıca iki USART, iki SPI ve iki I²C arayüzü gibi genişletilmiş haberleşme çevre birimleri sunar. Bu yapı, birden fazla sensör, ekran veya haberleşme modülünün kullanıldığı projelerde avantaj sağlar.

Kart 5 V çalışma gerilimi ve 16 MHz saat hızıyla çalışır. LED yakma, sensör okuma, röle kontrolü, motor sürme, ekran kullanımı ve seri haberleşme gibi temel ve orta seviyeli elektronik uygulamalarda yeterli işlem performansı sunar.

Bilgisayar ile kart arasındaki USB-seri haberleşme işlemi CH340C USB–UART dönüştürücü üzerinden gerçekleştirilir. CH340 ailesi, USB bağlantısını standart seri haberleşmeye dönüştürmek için kullanılan bir arabirim çipidir.
Kart bilgisayarda seri port olarak görünmüyorsa işletim sistemine uygun CH340 sürücüsünün kurulması gerekebilir.

Kart üzerindeki Mini USB bağlantısı, bilgisayardan kod yüklemek, seri port üzerinden veri alışverişi yapmak ve kartı USB üzerinden beslemek için kullanılabilir.

Arduino Nano V3.0 üzerinde 14 adet dijital giriş/çıkış pini bulunur. Bunların 6 tanesi PWM çıkışı olarak kullanılabilir.
PWM çıkışları; LED parlaklık ayarı, DC motor hız kontrolü ve benzeri darbe genişlik modülasyonu gerektiren uygulamalarda kullanılır.

Kartta ayrıca A0–A7 arasında 8 adet analog giriş bulunur. Bu girişlere potansiyometre, ışık sensörü, sıcaklık sensörü, nem sensörü, gaz sensörü ve analog çıkış veren farklı modüller bağlanabilir.

Arduino Nano ATmega328PB-U; UART, I²C ve SPI haberleşme desteği sayesinde Bluetooth modülleri, ekranlar, hafıza kartı modülleri, sensörler, motor sürücüler ve farklı mikrodenetleyici kartlarıyla haberleşebilir.
ATmega328PB’nin genişletilmiş seri haberleşme çevre birimleri, standart ATmega328P tabanlı projelere göre daha fazla bağlantı seçeneği sağlayabilir.

Kart yaklaşık 45 × 18 mm ölçülerindedir. Küçük Nano formu, breadboard üzerinde hızlı prototipleme yapılmasını ve kartın kalıcı elektronik devrelere kolayca yerleştirilmesini sağlar.
Nano biçimindeki geliştirme kartlarında 18 × 45 mm ölçü, dar alanlı elektronik uygulamalar için kullanılan standart form ölçüsüdür.

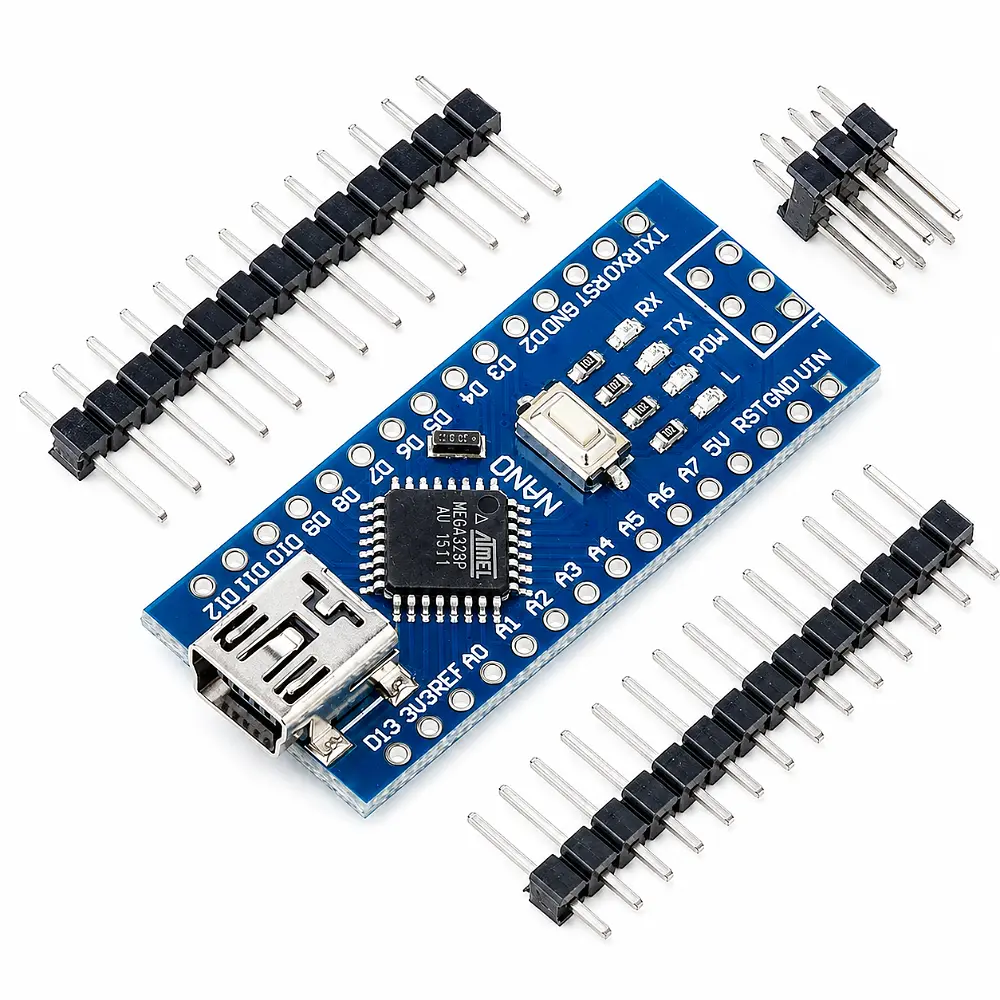

Ürünle birlikte iki adet 15 pin erkek header ve bir adet 2 × 3 ICSP header gönderilir. Header pinler lehimsiz olarak gönderilmektedir.

Kart, Arduino IDE üzerinden programlanabilir. İlk bağlantıda doğru kart modeli, işlemci seçeneği ve COM portu seçilmelidir.
Kart bilgisayar tarafından görülmüyorsa Mini USB kablonun veri aktarımını desteklediği ve CH340 sürücüsünün kurulu olduğu kontrol edilmelidir.

Kart USB bağlantısı üzerinden 5 V ile beslenebilir. Harici besleme kullanılacaksa VIN girişinden önerilen 7–12 V aralığında besleme yapılmalıdır.
Yüksek akım çeken motor, röle, solenoid ve benzeri bileşenler doğrudan mikrodenetleyici pinlerinden çalıştırılmamalı; uygun motor sürücü, transistör veya röle modülü kullanılmalıdır.

Ne İşe Yarar?
Arduino Nano V3.0, sensörlerden gelen bilgileri okuyarak yazılan programa göre LED, röle, ekran, motor sürücü ve farklı elektronik bileşenleri kontrol eder.
Bilgisayarda Arduino IDE ile hazırlanan kod Mini USB bağlantısı üzerinden karta yüklenir.
Küçük boyutu sayesinde masaüstü deneme devrelerinin yanında kalıcı devrelerin içine de yerleştirilebilir.
Breadboard uyumlu yapısı, kablo karmaşasını azaltır ve hızlı devre denemeleri yapılmasını kolaylaştırır.

Kullanım Alanları

• Robotik ve mekatronik projeleri
• Sensör okuma ve veri toplama sistemleri
• Akıllı ev ve otomasyon uygulamaları
• LED, röle, buzzer ve ekran kontrolü
• Servo ve motor sürücü projeleri
• Sıcaklık, nem, ışık ve mesafe ölçümü
• Bluetooth ve seri haberleşme uygulamaları
• LCD, OLED ve farklı ekran projeleri
• Breadboard üzerinde devre geliştirme
• STEM, kodlama ve elektronik eğitimleri
• Okul, üniversite ve bitirme projeleri
• Küçük boyutlu gömülü elektronik uygulamalar

Ürün Özellikleri

• Ürün tipi: Nano V3.0 uyumlu geliştirme kartı_
• Mikrodenetleyici: ATmega328PB-U
• USB–seri dönüştürücü: CH340C
• USB bağlantısı: Mini USB
• Çalışma gerilimi: 5 V
• Önerilen VIN giriş gerilimi: 7–12 V
• Çalışma frekansı: 16 MHz
• Dijital giriş/çıkış: 14 adet
• PWM çıkışı: 6 adet
• Analog giriş: 8 adet, A0–A7
• Flash bellek: 32 KB
• SRAM: 2 KB
• EEPROM: 1 KB
• Haberleşme desteği: UART, I²C ve SPI
• Dahili LED: D13 pinine bağlı
• Programlama: USB veya ICSP üzerinden
• Yazılım desteği: Arduino IDE uyumlu
• Kart ölçüsü: Yaklaşık 45 × 18 mm
• Pin aralığı: 2,54 mm
• Header yapısı: 2 adet 15 pin erkek header
• ICSP bağlantısı: 1 adet 2 × 3 pin header
• Breadboard uyumu: Var

Paket İçeriği

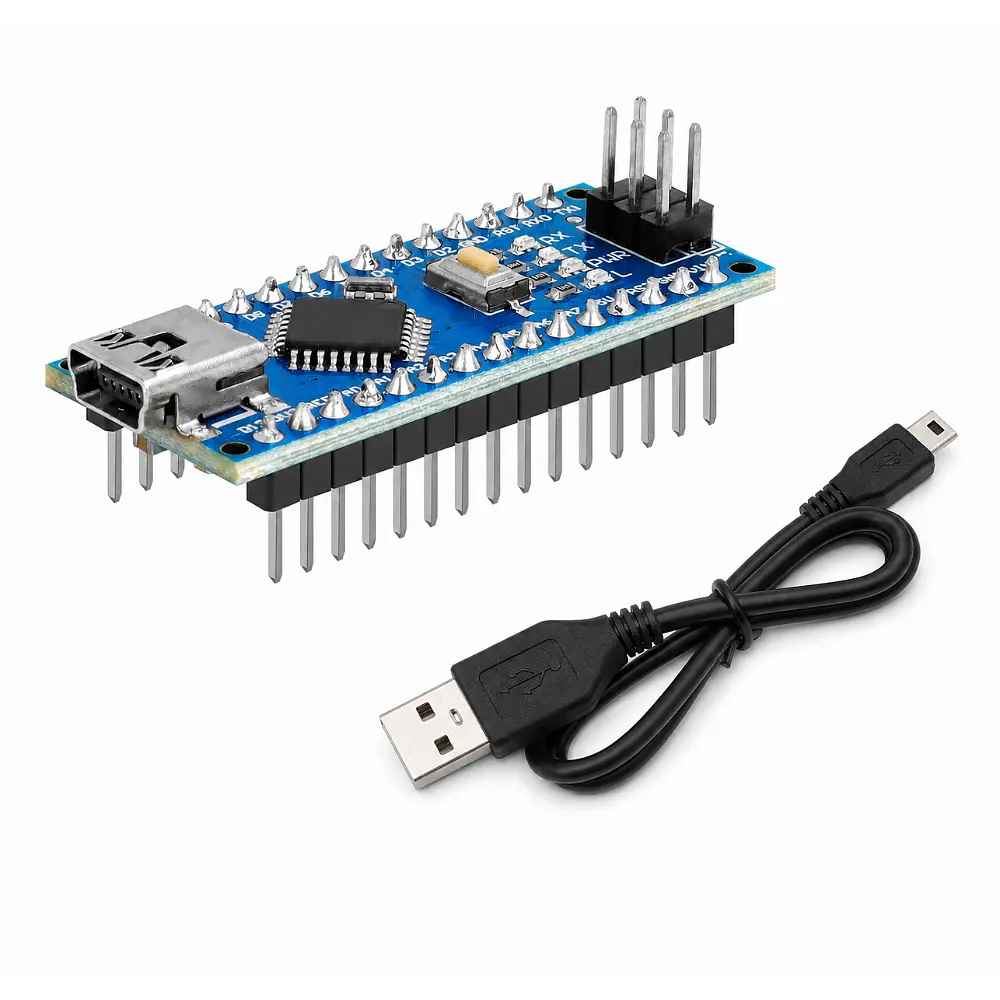

• 1 adet Arduino Nano V3.0 ATmega328PB-U CH340C geliştirme kartı
• 1 adet USB-A – Mini USB programlama ve güç kablosu
• 2 adet 15 pin erkek header
• 1 adet 2 × 3 pin ICSP header
