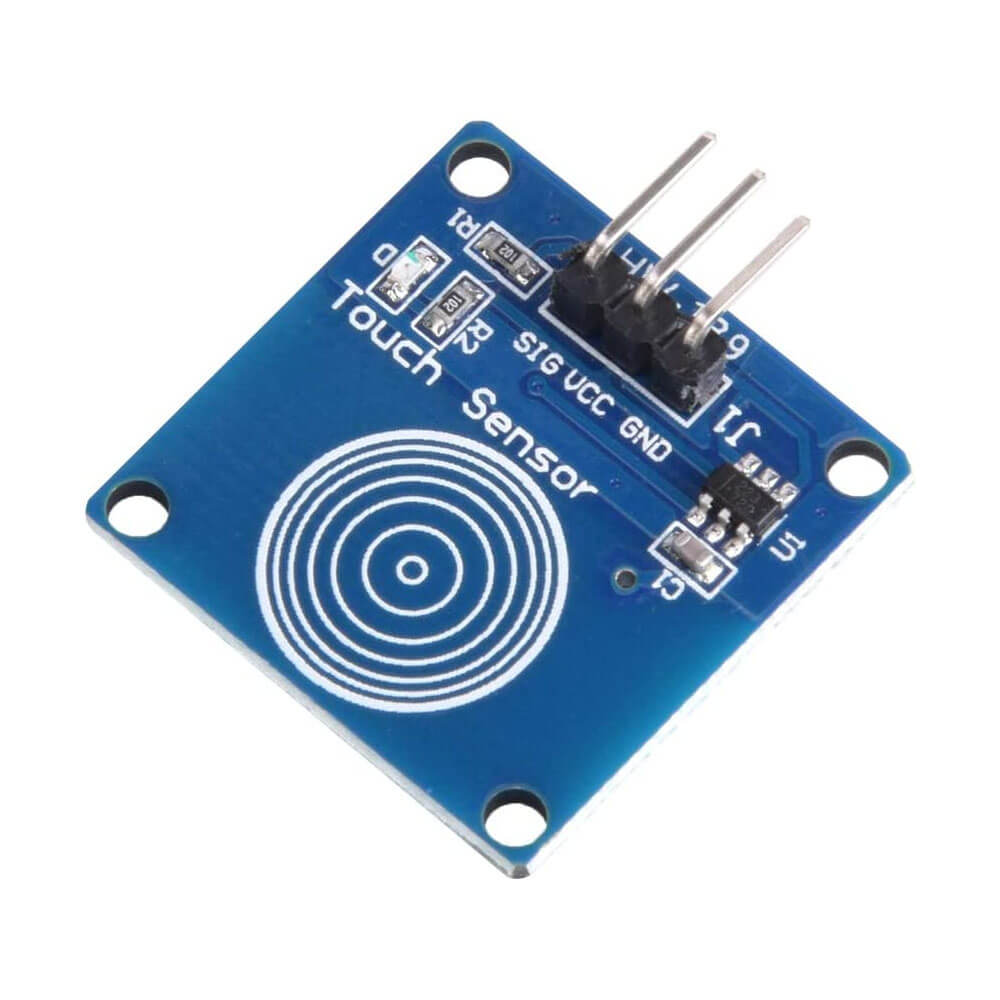

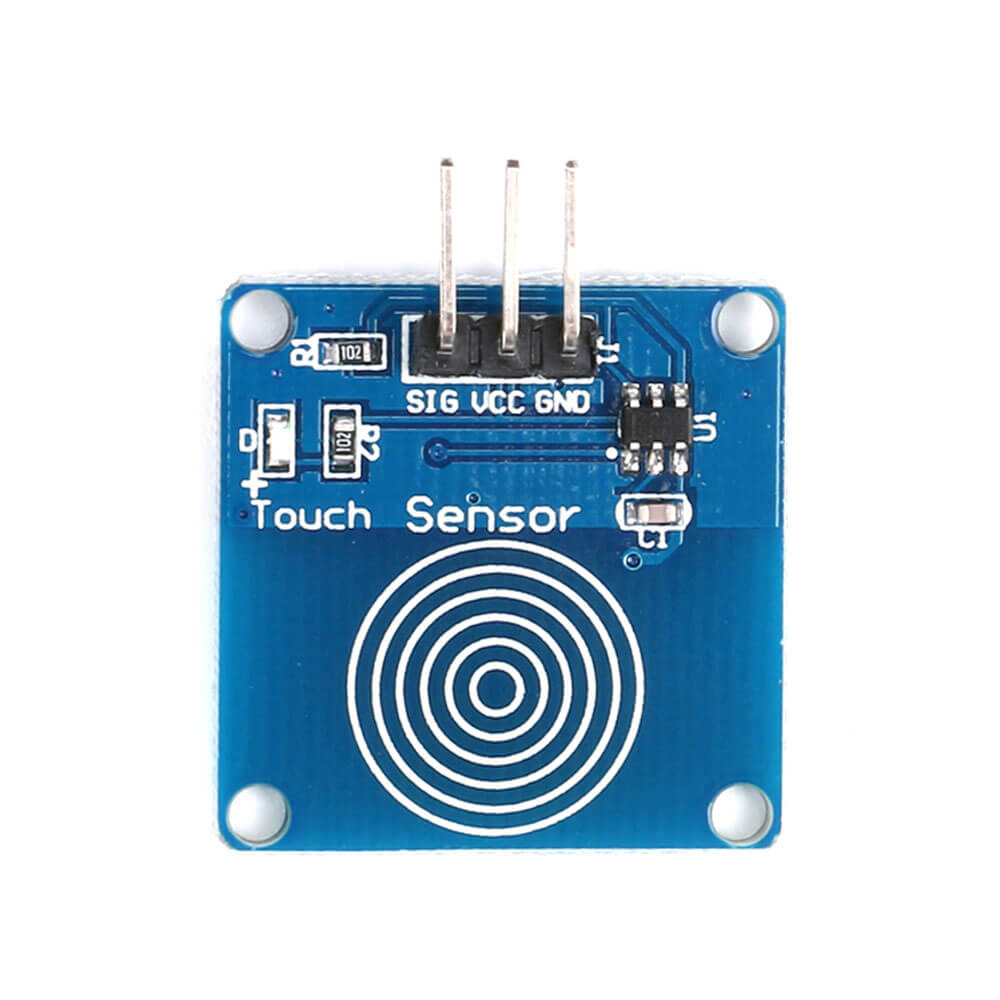

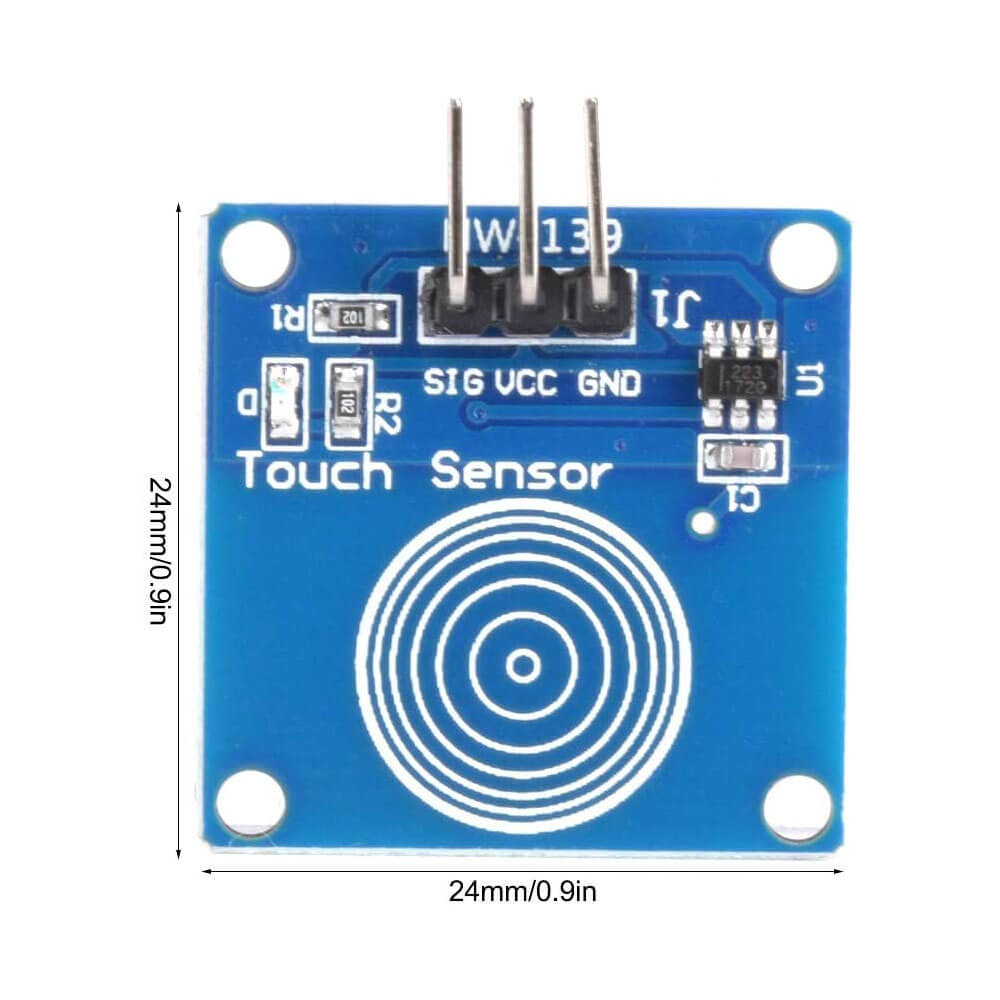

Tpp223B Dokunmatik (Touch) Sensör Modülü

Kapasitif dokunmatik sensörler, bir nesne dokunduğunda kapasitans değişikliklerini algılayarak çalışan elektronik cihazlardır. TTP223, kapasitif dokunmatik anahtar uygulamaları için popüler bir entegre devredir.

Bu entegre, düşük güç tüketimi, basit yapı, kullanım kolaylığı ve uygun maliyeti gibi avantajlarıyla tercih edilir.

TTP223, genellikle dokunmatik tuşlar, düğmeler veya dokunmatik kontrol panelleri gibi kullanıcı arayüzlerinde kullanılır.

Entegre, kapasitif dokunmatik anahtarlarda kullanılan temel çalışma prensibini uygular.

Dokunmatik yüzeye bir nesne temas ettiğinde, kapasitans değeri değişir ve bu değişiklik TTP223 tarafından algılanır.

TTP223, dokunmatik yüzeyi izlemek için dahili bir osilatör ve çeviriciye sahiptir.

Dokunmatik yüzey üzerindeki kapasitans değişikliklerini sürekli olarak ölçer ve eşik değeri aşıldığında bir çıkış tetikler.

Tetikleme sonucunda bağlantılı mikrodenetleyici veya başka bir devre ile iletişim sağlanabilir.

Çalışma gerilimi: 2.0V - 5.5V arası.

Güç tüketimi;

Çalışma modunda: 2uA,

Bekleme modunda: 0.5uA.

Tek veya çift dokunma modları;

Tek dokunma modunda, ilk dokunma algılandığında çıkış tetiklenir ve ikinci dokunma algılanmaz.

Çift dokunma modunda ise, her dokunma algılandığında çıkış tetiklenir.

Hassasiyet ayarı: Kapasitans değişimini algılama hassasiyetini ayarlamak için bir pin sağlar.

Otomatik kalibrasyon: Dokunmatik yüzeydeki ortam koşullarına bağlı olarak otomatik kalibrasyon yapabilir.

Çıkış modları: Basınçlı düğme, basmalı düğme veya dokunma anahtarı gibi çeşitli çıkış modları destekler.

Paket İçeriği;

1* Dokunmatik Sensör
