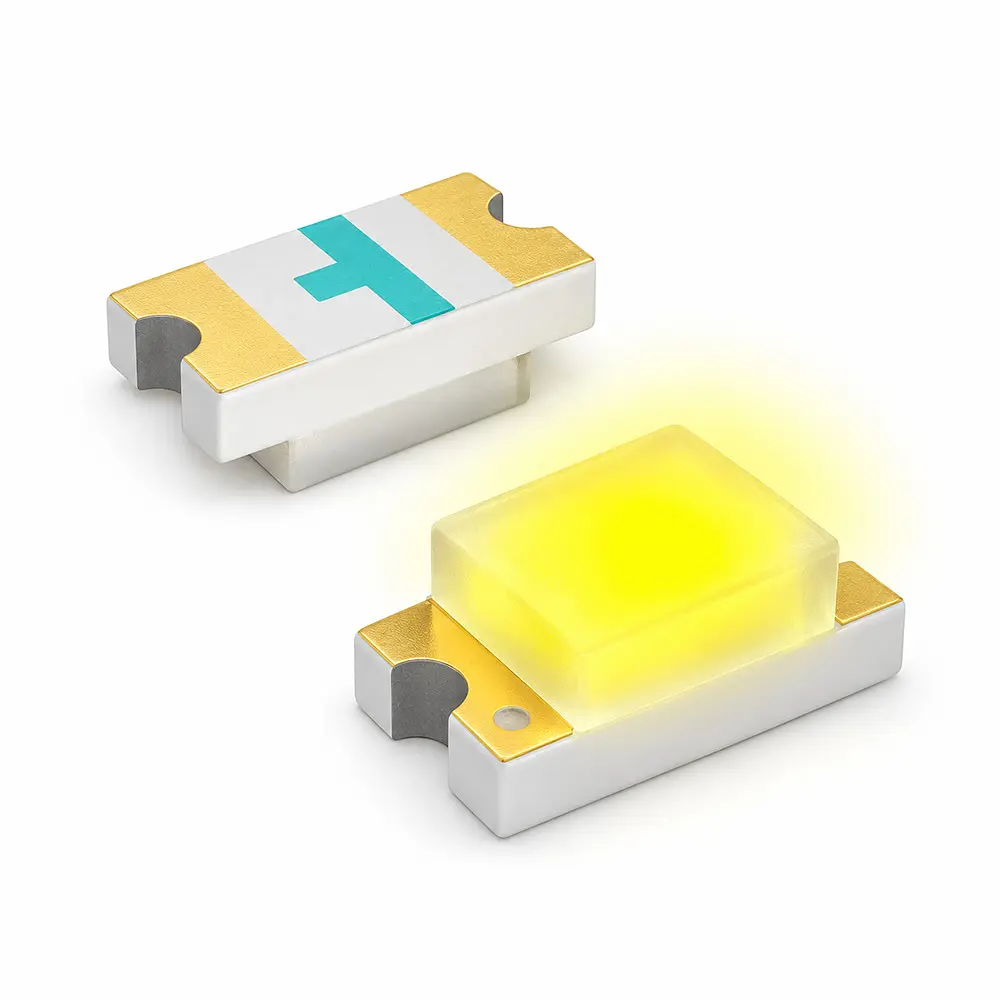

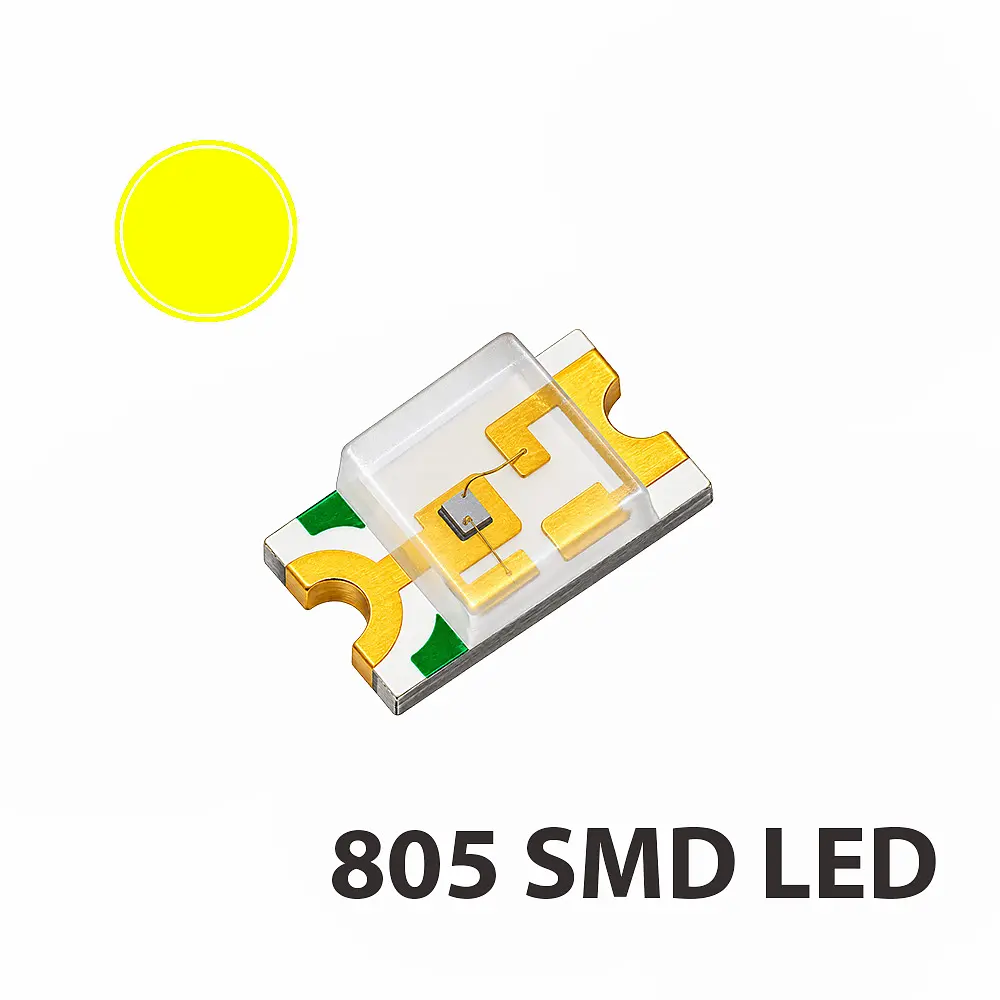

0805 805 SMD LED Diyot 2x1.25 mm Yüzey Montaj Sarı

Elektronik devre kartlarında güç, çalışma durumu, uyarı ve sinyal göstergesi olarak kullanılan sarı SMD LED, 0805 (805) kılıf yapısına sahiptir. Yaklaşık 2x1.25 mm boyutundaki gövdesi sayesinde dar alanlı PCB tasarımlarında, elektronik cihazlarda ve devre kartı tamirlerinde kullanılabilir.

Yüzey montaj teknolojisine (SMT) uygun olan LED, baskılı devre kartı üzerindeki lehim pedlerine doğrudan monte edilir. Klasik uzun bacaklı LED'lerden farklı olarak PCB üzerinde delik gerektirmeyen bağlantı yapısına sahiptir.

Sarı ışık veren bu LED; durum göstergesi, uyarı ışığı, çalışma göstergesi ve elektronik sinyal devrelerinde kullanılabilir. Arduino, ESP32 ve benzeri mikrodenetleyici projelerinde uygun akım sınırlama devresiyle kullanılmaya uygundur.

0805 SMD LED Nedir?

0805, LED'in fiziksel kılıf ölçüsünü belirten standart bir kodlamadır. 0805 SMD LED'lerin nominal uzunluğu yaklaşık 2 mm, genişliği ise 1.25 mm'dir. 805 ve 0805 ifadeleri aynı kılıf sınıfı için kullanılır.

SMD (Surface Mount Device), yüzey montajlı elektronik bileşen anlamına gelir. LED, baskılı devre kartının yüzeyindeki uygun lehim pedlerine lehimlenerek monte edilir.

Küçük boyutu sayesinde elektronik kartlarda fazla yer kaplamadan gösterge ve sinyal ışığı olarak kullanılabilir. Elektronik üretim, bakım, onarım ve hobi projelerinde tercih edilir.

Teknik Özellikler

• Ürün tipi: SMD LED Diyot
• Kılıf tipi: 0805 / 805
• Işık rengi: Sarı
• Nominal gövde ölçüsü: 2x1.25 mm
• Montaj tipi: SMD / SMT Yüzey Montaj
• Bağlantı: Anot (+) ve Katot (-)
• Tipik ileri gerilim (VF): 1.8-2.2V
• Referans çalışma akımı: 20 mA
• Tipik dalga boyu: 585-595 nm
• Montaj yöntemi: PCB yüzeyine lehimleme
• Kullanım amacı: Gösterge, uyarı ve sinyal devreleri

Teknik bilgi: İleri gerilim, çalışma akımı ve dalga boyu değerleri benzer sarı 0805 SMD LED modelleri için genel referans değerlerdir. Kesin değerler üreticiye ve LED modeline göre değişebilir. 20 mA değeri her model için güvenli maksimum akım anlamına gelmez.

Sarı SMD LED Nerelerde Kullanılır?

0805 sarı SMD LED, elektronik cihazlarda durum bildirimi ve görsel uyarı amacıyla kullanılabilir. Sarı ışık, özellikle dikkat gerektiren durumların veya belirli çalışma aşamalarının gösterilmesinde tercih edilir.

Elektronik kart üzerindeki uygun devreye bağlandığında güç, bağlantı, çalışma ve uyarı göstergesi olarak görev yapabilir.

• Elektronik cihazlarda güç ve çalışma göstergeleri
• Uyarı ve durum bildirim ışıkları
• Şarj ve bağlantı göstergeleri
• Elektronik devre kartı tamirleri
• Arduino ve ESP32 projeleri
• Mikrodenetleyici kontrol devreleri
• PCB prototip ve elektronik tasarım çalışmaları
• Modem, router ve ağ cihazlarının gösterge devreleri
• Kontrol panelleri ve sinyal göstergeleri
• Elektronik ölçüm ve test cihazları
• Hobi elektroniği ve maker uygulamaları

Çalışma Voltajı ve Akım Sınırlaması

Sarı 0805 SMD LED'lerin ileri gerilimi, kullanılan LED çipine ve üreticiye bağlı olarak genellikle yaklaşık 1.8-2.2V aralığında olabilir. Bu değer LED'in doğrudan sabit voltajla beslenmesi gerektiği anlamına gelmez.

LED'in güvenli çalışması için üzerinden geçen akımın sınırlandırılması gerekir. Bunun için uygun seri direnç veya sabit akım sağlayan LED sürücü devresi kullanılmalıdır.

LED, akım sınırlaması olmadan doğrudan 3.3V, 5V, 9V veya 12V gibi güç kaynaklarına bağlanmamalıdır. Aşırı akım LED'in zarar görmesine neden olabilir.

Örneğin 5V besleme, yaklaşık 2V LED ileri gerilimi ve 330 ohm seri direnç kullanıldığında LED üzerinden yaklaşık 9 mA akım geçebilir. Bu değer örnek hesaplamadır. Gerçek akım LED'in ileri gerilimine ve besleme koşullarına göre değişir.

Önemli: Sarı LED'lerin ileri gerilimi genellikle mavi ve bazı yüksek parlaklıklı yeşil LED'lerden daha düşüktür. Bu nedenle farklı renkteki LED'ler değiştirilirken seri direnç değeri yeniden değerlendirilmelidir.

Anot ve Katot Bağlantısı

SMD LED'ler polariteli elektronik bileşenlerdir. LED'in anot (+) ve katot (-) olmak üzere iki elektriksel bağlantısı bulunur.

LED'in ışık verebilmesi için bağlantı yönünün doğru olması gerekir. Ters bağlantı durumunda LED normal şekilde ışık vermez. İzin verilen ters gerilim değerinin aşılması LED'e zarar verebilir.

0805 SMD LED'lerde polarite işaretleri üreticiye ve kılıf tasarımına göre farklılık gösterebilir. Bazı modellerde gövde üzerinde renkli işaret, çizgi veya farklı bir işaretleme bulunabilir.

Montaj öncesinde LED'in anot ve katot yönü, üretici bilgileri veya uygun ölçüm cihazının diyot test fonksiyonu kullanılarak kontrol edilmelidir.

PCB Üzerine SMD LED Montajı

0805 SMD LED, baskılı devre kartının yüzeyindeki uygun lehim pedlerine monte edilir. Küçük boyutlu olduğundan montaj sırasında hassas çalışma gerektirir.

İnce uçlu havya, SMD cımbız ve uygun lehimleme ekipmanları kullanılarak montaj yapılabilir. Seri üretim uygulamalarında uygun sıcaklık profiline sahip reflow lehimleme yöntemi kullanılabilir.

Lehimleme sırasında aşırı sıcaklık uygulanmamalı ve LED uzun süre yüksek sıcaklığa maruz bırakılmamalıdır. PCB üzerindeki anot ve katot yönleri kontrol edilmelidir.

Ürün yüzey montajlıdır. Uzun bacaklı DIP LED'lerin doğrudan yerine takılmak için tasarlanmamıştır.

0805, 0603 ve 1206 SMD LED Arasındaki Fark

SMD LED'ler farklı fiziksel ölçülerde üretilir. 0603, 0805 ve 1206 yaygın kullanılan kılıf sınıflarıdır.

• 0603 SMD LED: Yaklaşık 1.6x0.8 mm
• 0805 SMD LED: Yaklaşık 2x1.25 mm
• 1206 SMD LED: Yaklaşık 3.2x1.6 mm

Bu ölçüler nominal değerlerdir. Üreticiye göre küçük farklılıklar olabilir. Ayrıca kılıf kodları LED'in yüksekliğini belirtmez.

Farklı kılıf tiplerinin lehim pedleri ve fiziksel boyutları farklı olabileceğinden elektronik kart tamirlerinde mevcut LED'in ölçüsü kontrol edilmelidir.

Aynı kılıf ölçüsüne sahip LED'lerin renk, parlaklık, ileri gerilim ve akım özellikleri de farklı olabilir. Bu nedenle yalnızca fiziksel ölçüye göre seçim yapılmamalıdır.

Sarı ve Sarı Yeşil SMD LED Arasındaki Fark

Sarı SMD LED ile sarı yeşil (Yellow Green) SMD LED aynı renk değildir. Sarı LED sarı tonlarında ışık verirken sarı yeşil LED, sarıya çalan yeşil tonunda ışık verir.

İki LED'in fiziksel kılıf ölçüleri aynı olabilir ancak ışık renkleri, dalga boyları ve elektriksel özellikleri farklılık gösterebilir.

Elektronik kart tamirlerinde mevcut LED ile aynı renk tonunun elde edilmesi gerekiyorsa yalnızca 0805 kılıf ölçüsüne göre seçim yapılmamalıdır. Işık rengi ve mümkünse dalga boyu da karşılaştırılmalıdır.

Elektronik Kart Tamirlerinde Kullanımı

0805 sarı SMD LED, uygun ölçü ve elektriksel özelliklere sahip olduğu durumlarda elektronik kartlar üzerindeki arızalı veya çalışmayan gösterge LED'lerinin değiştirilmesinde kullanılabilir.

Değiştirilecek LED'in kılıf ölçüsü, ışık rengi, bağlantı yönü ve elektriksel özellikleri kontrol edilmelidir.

Mevcut LED ile aynı fiziksel ölçüye sahip olmak, her durumda tam uyumluluk anlamına gelmez. Özellikle parlaklık ve çalışma akımı farklılıkları dikkate alınmalıdır.

Satın Almadan Önce Dikkat Ediniz

• Ürün 0805 (805) kılıf tipinde sarı SMD LED'dir.
• Nominal gövde ölçüsü yaklaşık 2x1.25 mm'dir.
• 0805 kılıf kodu LED'in yüksekliğini belirtmez.
• Ürün yüzey montajlıdır, uzun bacaklı DIP LED değildir.
• LED'in anot ve katot bağlantı yönüne dikkat edilmelidir.
• Akım sınırlaması olmadan doğrudan güç kaynağına bağlanmamalıdır.
• Uygun seri direnç veya LED sürücü devresi kullanılmalıdır.
• 3.3V, 5V ve 12V gibi kaynaklara doğrudan bağlantı için uygun değildir.
• İleri gerilim değeri üreticiye ve LED modeline göre değişebilir.
• LED'in parlaklığı kullanılan akıma ve üretim özelliklerine göre değişebilir.
• Sarı ve sarı yeşil LED'ler farklı renk tonlarında ışık verir.
• Ürün yüksek güçlü genel aydınlatma LED'i değildir.
• 0603 ve 1206 gibi farklı SMD kılıflarla karıştırılmamalıdır.
• Elektronik kart tamirinde fiziksel ölçüler ve elektriksel özellikler kontrol edilmelidir.
• Lehimleme işlemi uygun SMD ekipmanlarıyla yapılmalıdır.
• LED'ler küçük ve hassas elektronik bileşenlerdir. Taşıma ve montaj sırasında dikkatli kullanılmalıdır.

Paket İçeriği

1 Adet 0805 (805) Kılıf Sarı SMD LED
