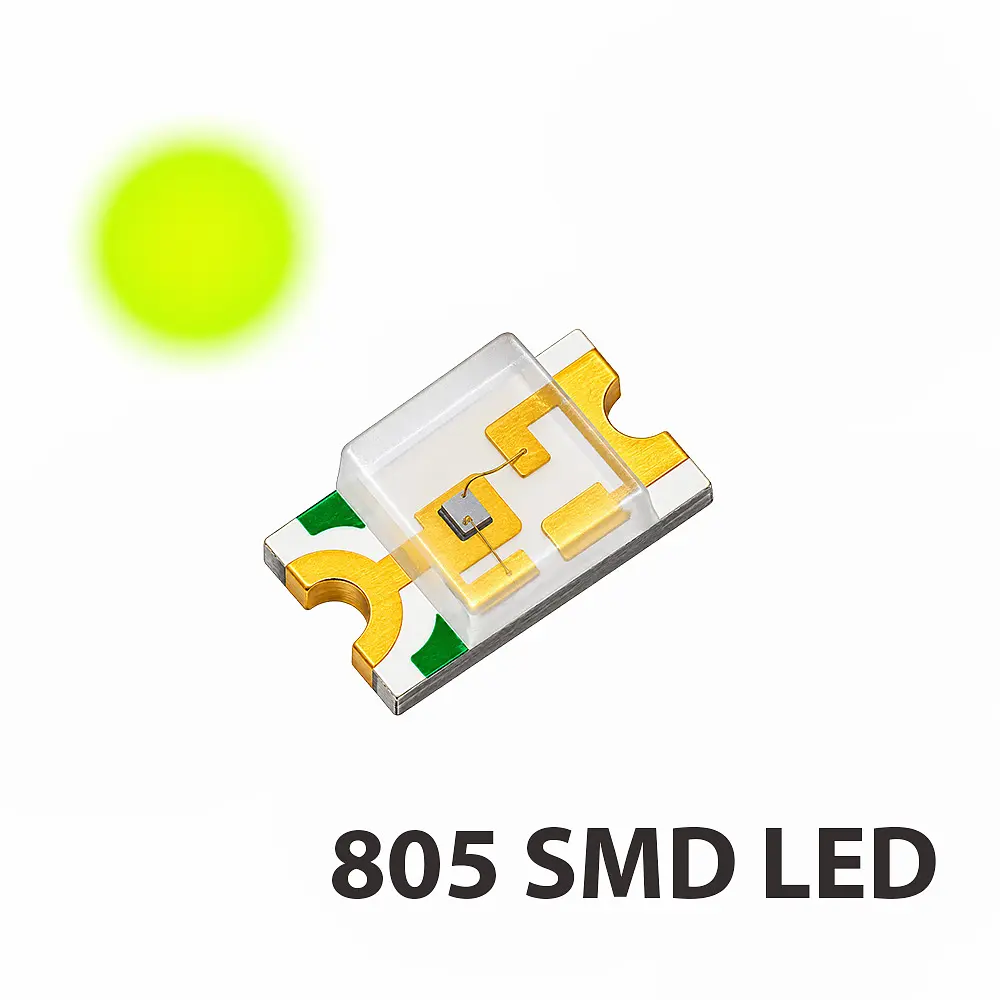

0805 805 SMD LED Diyot 2x1.25 mm Yüzey Montaj Sarı Yeşil

Elektronik devre kartlarında güç, çalışma durumu, uyarı ve sinyal göstergesi olarak kullanılan sarı yeşil SMD LED, 0805 (805) kılıf yapısına sahiptir. Yaklaşık 2x1.25 mm boyutundaki gövdesi sayesinde dar alanlı PCB tasarımlarında, elektronik cihazlarda ve devre kartı tamirlerinde kullanılabilir.

Ürün, sarıya çalan yeşil tonunda ışık verir. Bu renk, elektronik komponentlerde Sarı Yeşil (Yellow Green) olarak adlandırılır. Günlük kullanımda limon yeşili olarak da tarif edilebilir. İki farklı renkte ışık veren bir LED değildir; tek renkli, sarımsı yeşil ışık üretir.

Yüzey montaj teknolojisine (SMT) uygun olan LED, baskılı devre kartı üzerindeki lehim pedlerine doğrudan monte edilir. Klasik uzun bacaklı LED'lerden farklı olarak PCB üzerinde delik gerektirmeyen bağlantı yapısına sahiptir.

Sarı yeşil ışık veren bu LED; durum göstergesi, çalışma göstergesi, bağlantı bildirimi ve elektronik sinyal devrelerinde kullanılabilir. Arduino, ESP32 ve benzeri mikrodenetleyici projelerinde uygun akım sınırlama devresiyle kullanılmaya uygundur.

0805 SMD LED Nedir?

0805, LED'in fiziksel kılıf ölçüsünü belirten standart bir kodlamadır. 0805 SMD LED'lerin nominal uzunluğu yaklaşık 2 mm, genişliği ise 1.25 mm'dir. 805 ve 0805 ifadeleri aynı kılıf sınıfı için kullanılır.

SMD (Surface Mount Device), yüzey montajlı elektronik bileşen anlamına gelir. LED, baskılı devre kartının yüzeyindeki uygun lehim pedlerine lehimlenerek monte edilir.

Küçük boyutu sayesinde elektronik kartlarda fazla yer kaplamadan gösterge ve sinyal ışığı olarak kullanılabilir. Elektronik üretim, bakım, onarım ve hobi projelerinde tercih edilir.

Sarı Yeşil (Limon Yeşili) SMD LED Özellikleri

Sarı yeşil LED, sarı ile yeşil arasında bulunan, sarıya yakın yeşil tonunda ışık üretir. Limon yeşili olarak da tarif edilen bu renk, standart yeşil ve zümrüt yeşili LED'lerden farklı bir görünüme sahiptir.

Ürün iki renkli veya renk değiştiren LED değildir. Tek renkli bir LED olup çalıştığında sarımsı yeşil ışık verir.

Sarı yeşil LED'ler, elektronik cihazların çalışma ve bağlantı durumlarını göstermek amacıyla kullanılabilir. Özellikle farklı durumların farklı LED renkleriyle belirtildiği elektronik tasarımlarda tercih edilebilir.

Renk tonunun kesin görünümü kullanılan LED çipine, üreticiye ve çalışma akımına göre değişebilir.

Teknik Özellikler

• Ürün tipi: SMD LED Diyot
• Kılıf tipi: 0805 / 805
• Işık rengi: Sarı Yeşil (Yellow Green)
• Renk tonu: Sarıya çalan yeşil / Limon yeşili
• Renk yapısı: Tek renkli LED
• Nominal gövde ölçüsü: 2x1.25 mm
• Montaj tipi: SMD / SMT Yüzey Montaj
• Bağlantı: Anot (+) ve Katot (-)
• Referans ileri gerilim (VF): 1.8-2.4V
• Referans çalışma akımı: 20 mA
• Referans dalga boyu: 565-575 nm
• Montaj yöntemi: PCB yüzeyine lehimleme
• Kullanım amacı: Gösterge, uyarı ve sinyal devreleri

Teknik bilgi: İleri gerilim, çalışma akımı ve dalga boyu değerleri benzer sarı yeşil 0805 SMD LED modelleri için genel referans değerlerdir. Kesin değerler üreticiye ve LED modeline göre değişebilir. 20 mA değeri her model için güvenli maksimum akım anlamına gelmez.

Sarı Yeşil SMD LED Nerelerde Kullanılır?

0805 sarı yeşil SMD LED, elektronik cihazlarda durum bildirimi ve görsel gösterge amacıyla kullanılabilir. Sarıya çalan yeşil ışık tonu sayesinde farklı çalışma durumlarının renklerle ayrıldığı elektronik devrelerde kullanılabilir.

Elektronik kart üzerindeki uygun devreye bağlandığında güç, bağlantı, çalışma ve uyarı göstergesi olarak görev yapabilir.

• Elektronik cihazlarda güç ve çalışma göstergeleri
• Bağlantı ve durum bildirim ışıkları
• Elektronik devre kartı tamirleri
• Arduino ve ESP32 projeleri
• Mikrodenetleyici kontrol devreleri
• PCB prototip ve elektronik tasarım çalışmaları
• Modem, router ve ağ cihazlarının gösterge devreleri
• Kontrol panelleri ve sinyal göstergeleri
• Elektronik ölçüm ve test cihazları
• Hobi elektroniği ve maker uygulamaları

Çalışma Voltajı ve Akım Sınırlaması

Sarı yeşil 0805 SMD LED'lerin ileri gerilimi, kullanılan LED çipine ve üreticiye bağlı olarak değişebilir. Bazı geleneksel sarı yeşil LED modellerinde yaklaşık 1.8-2.4V ileri gerilim değerleri görülebilir.

Bu değer LED'in doğrudan sabit voltajla beslenmesi gerektiği anlamına gelmez. LED'in güvenli çalışması için üzerinden geçen akımın sınırlandırılması gerekir.

Bunun için uygun seri direnç veya sabit akım sağlayan LED sürücü devresi kullanılmalıdır.

LED, akım sınırlaması olmadan doğrudan 3.3V, 5V, 9V veya 12V gibi güç kaynaklarına bağlanmamalıdır. Aşırı akım LED'in zarar görmesine neden olabilir.

Örneğin 5V besleme, yaklaşık 2.1V LED ileri gerilimi ve 330 ohm seri direnç kullanıldığında LED üzerinden yaklaşık 8.8 mA akım geçebilir. Bu değer yalnızca örnek hesaplamadır. Gerçek akım LED'in ileri gerilimine ve besleme koşullarına göre değişir.

Önemli: Sarı yeşil LED'lerin elektriksel özellikleri zümrüt yeşili, mavi ve diğer renklerdeki LED'lerden farklı olabilir. Farklı renkteki LED'ler değiştirilirken seri direnç değeri yeniden değerlendirilmelidir.

Anot ve Katot Bağlantısı

SMD LED'ler polariteli elektronik bileşenlerdir. LED'in anot (+) ve katot (-) olmak üzere iki elektriksel bağlantısı bulunur.

LED'in ışık verebilmesi için bağlantı yönünün doğru olması gerekir. Ters bağlantı durumunda LED normal şekilde ışık vermez. İzin verilen ters gerilim değerinin aşılması LED'e zarar verebilir.

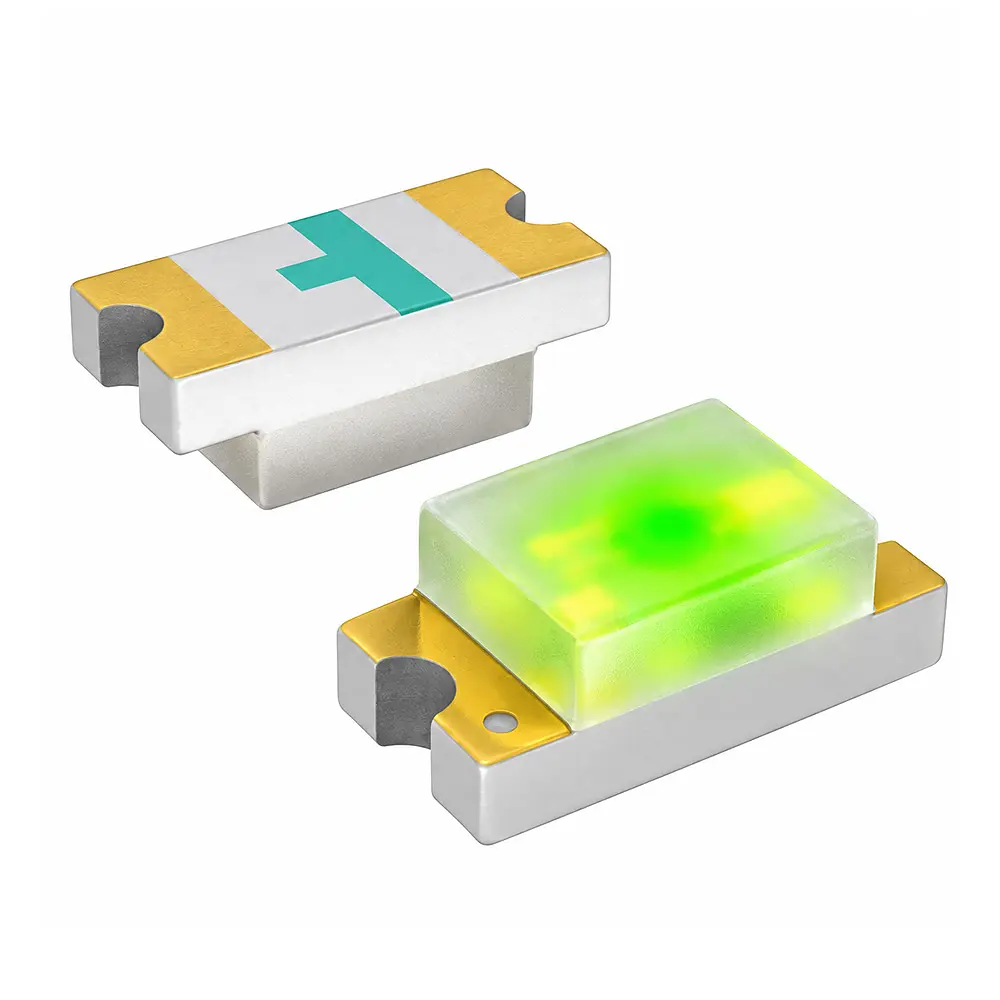

0805 SMD LED'lerde polarite işaretleri üreticiye ve kılıf tasarımına göre farklılık gösterebilir. Bazı modellerde gövde üzerinde renkli işaret, çizgi veya farklı bir işaretleme bulunabilir.

Montaj öncesinde LED'in anot ve katot yönü, üretici bilgileri veya uygun ölçüm cihazının diyot test fonksiyonu kullanılarak kontrol edilmelidir.

PCB Üzerine SMD LED Montajı

0805 SMD LED, baskılı devre kartının yüzeyindeki uygun lehim pedlerine monte edilir. Küçük boyutlu olduğundan montaj sırasında hassas çalışma gerektirir.

İnce uçlu havya, SMD cımbız ve uygun lehimleme ekipmanları kullanılarak montaj yapılabilir. Seri üretim uygulamalarında uygun sıcaklık profiline sahip reflow lehimleme yöntemi kullanılabilir.

Lehimleme sırasında aşırı sıcaklık uygulanmamalı ve LED uzun süre yüksek sıcaklığa maruz bırakılmamalıdır. PCB üzerindeki anot ve katot yönleri kontrol edilmelidir.

Ürün yüzey montajlıdır. Uzun bacaklı DIP LED'lerin doğrudan yerine takılmak için tasarlanmamıştır.

0805, 0603 ve 1206 SMD LED Arasındaki Fark

SMD LED'ler farklı fiziksel ölçülerde üretilir. 0603, 0805 ve 1206 yaygın kullanılan kılıf sınıflarıdır.

• 0603 SMD LED: Yaklaşık 1.6x0.8 mm
• 0805 SMD LED: Yaklaşık 2x1.25 mm
• 1206 SMD LED: Yaklaşık 3.2x1.6 mm

Bu ölçüler nominal değerlerdir. Üreticiye göre küçük farklılıklar olabilir. Ayrıca kılıf kodları LED'in yüksekliğini belirtmez.

Farklı kılıf tiplerinin lehim pedleri ve fiziksel boyutları farklı olabileceğinden elektronik kart tamirlerinde mevcut LED'in ölçüsü kontrol edilmelidir.

Aynı kılıf ölçüsüne sahip LED'lerin renk, parlaklık, ileri gerilim ve akım özellikleri de farklı olabilir. Bu nedenle yalnızca fiziksel ölçüye göre seçim yapılmamalıdır.

Sarı Yeşil, Zümrüt Yeşili ve Sarı LED Arasındaki Fark

Sarı yeşil, zümrüt yeşili ve sarı LED'ler farklı renk tonlarında ışık üretir. Fiziksel kılıf ölçüleri aynı olsa bile ışık renkleri ve elektriksel özellikleri farklı olabilir.

• Sarı Yeşil (Yellow Green): Sarıya çalan yeşil ışık verir. Limon yeşili olarak da tarif edilir.
• Zümrüt Yeşili (Emerald Green): Daha belirgin yeşil tonunda ışık verir. Kesin ton üreticiye göre değişebilir.
• Sarı (Yellow): Yeşilden farklı olarak sarı tonlarında ışık verir.

Renk açıklaması: Sarı yeşil LED, aynı anda sarı ve yeşil ışık veren iki renkli LED değildir. Tek renkli, sarımsı yeşil ışık veren bir LED'dir.

Elektronik kart tamirlerinde mevcut LED ile aynı renk tonunun elde edilmesi gerekiyorsa yalnızca 0805 kılıf ölçüsüne göre seçim yapılmamalıdır. Işık rengi, dalga boyu ve parlaklık özellikleri de karşılaştırılmalıdır.

Elektronik Kart Tamirlerinde Kullanımı

0805 sarı yeşil SMD LED, uygun ölçü ve elektriksel özelliklere sahip olduğu durumlarda elektronik kartlar üzerindeki arızalı veya çalışmayan gösterge LED'lerinin değiştirilmesinde kullanılabilir.

Değiştirilecek LED'in kılıf ölçüsü, ışık rengi, bağlantı yönü ve elektriksel özellikleri kontrol edilmelidir.

Mevcut LED ile aynı fiziksel ölçüye sahip olmak, her durumda tam uyumluluk anlamına gelmez. Özellikle renk tonu, parlaklık ve çalışma akımı farklılıkları dikkate alınmalıdır.

Satın Almadan Önce Dikkat Ediniz

• Ürün 0805 (805) kılıf tipinde sarı yeşil SMD LED'dir.
• Nominal gövde ölçüsü yaklaşık 2x1.25 mm'dir.
• Ürün sarıya çalan yeşil, yani limon yeşili tonunda ışık verir.
• Tek renkli LED'dir; iki renkli veya renk değiştiren LED değildir.
• 0805 kılıf kodu LED'in yüksekliğini belirtmez.
• Ürün yüzey montajlıdır, uzun bacaklı DIP LED değildir.
• LED'in anot ve katot bağlantı yönüne dikkat edilmelidir.
• Akım sınırlaması olmadan doğrudan güç kaynağına bağlanmamalıdır.
• Uygun seri direnç veya LED sürücü devresi kullanılmalıdır.
• 3.3V, 5V ve 12V gibi kaynaklara doğrudan bağlantı için uygun değildir.
• İleri gerilim değeri üreticiye ve LED modeline göre değişebilir.
• LED'in parlaklığı kullanılan akıma ve üretim özelliklerine göre değişebilir.
• Sarı yeşil, zümrüt yeşili ve sarı LED'ler farklı renk tonlarında ışık verir.
• Ürün yüksek güçlü genel aydınlatma LED'i değildir.
• 0603 ve 1206 gibi farklı SMD kılıflarla karıştırılmamalıdır.
• Elektronik kart tamirinde fiziksel ölçüler ve elektriksel özellikler kontrol edilmelidir.
• Lehimleme işlemi uygun SMD ekipmanlarıyla yapılmalıdır.
• LED'ler küçük ve hassas elektronik bileşenlerdir. Taşıma ve montaj sırasında dikkatli kullanılmalıdır.

Paket İçeriği

1 Adet 0805 (805) Kılıf Sarı Yeşil SMD LED
