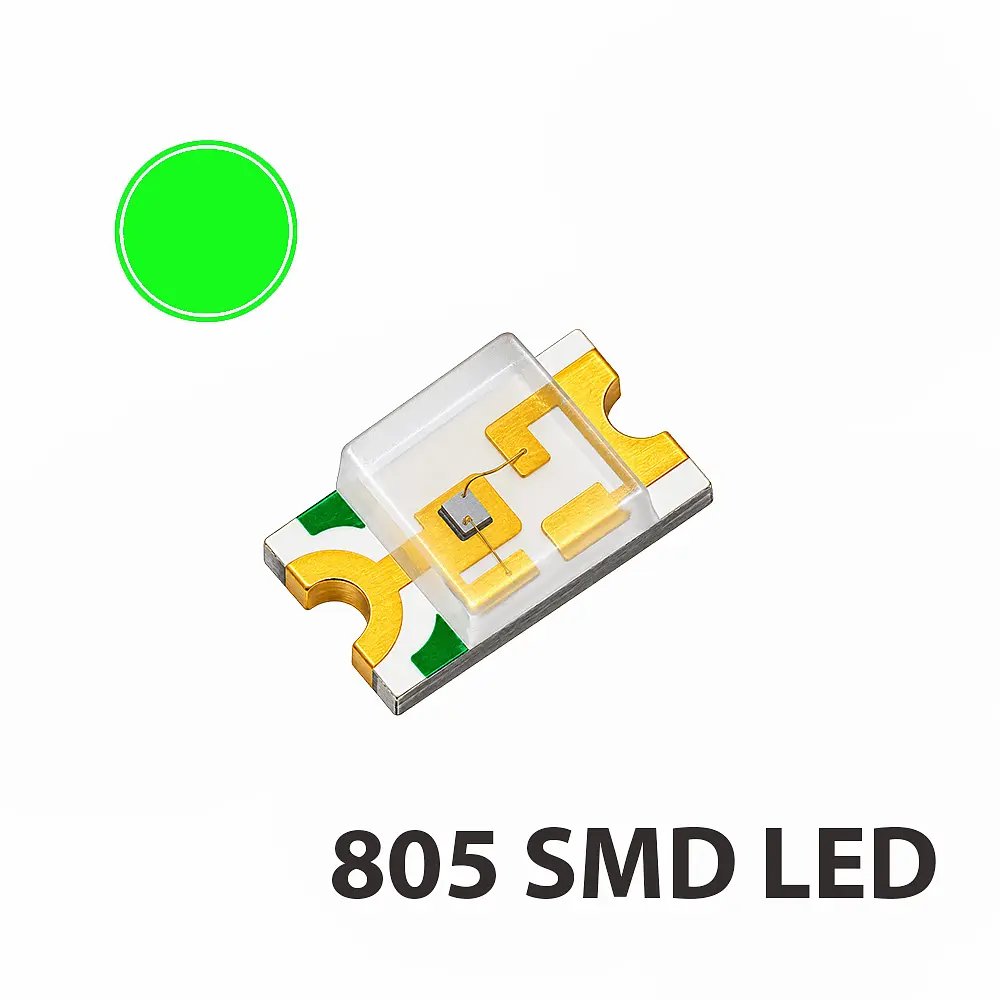

0805 805 SMD LED Diyot 2x1.25 mm Yüzey Montaj Zümrüt Yeşili

Elektronik devre kartlarında güç, çalışma durumu, uyarı ve sinyal göstergesi olarak kullanılan zümrüt yeşili SMD LED, 0805 (805) kılıf yapısına sahiptir. Yaklaşık 2x1.25 mm boyutundaki küçük gövdesi sayesinde dar alanlı PCB tasarımlarında, elektronik cihazlarda ve devre kartı tamirlerinde kullanılabilir.

Yüzey montaj teknolojisine (SMT) uygun olan LED, baskılı devre kartı üzerindeki lehim pedlerine doğrudan monte edilir. Klasik uzun bacaklı LED'lerden farklı olarak delik gerektirmeyen bağlantı yapısına sahiptir.

Zümrüt yeşili ışık veren bu LED; güç göstergesi, çalışma göstergesi, durum bildirim ışığı ve elektronik sinyal devrelerinde kullanılmak üzere tasarlanmıştır. Arduino, ESP32 ve benzeri mikrodenetleyici projelerinde uygun akım sınırlama devresiyle kullanılabilir.

0805 SMD LED Nedir?

0805, LED'in fiziksel kılıf ölçüsünü belirten standart bir kodlamadır. 0805 SMD LED'lerin nominal uzunluğu yaklaşık 2 mm, genişliği ise 1.25 mm'dir. 805 ve 0805 ifadeleri aynı kılıf sınıfı için kullanılır.

SMD (Surface Mount Device), yüzey montajlı elektronik bileşen anlamına gelir. LED, baskılı devre kartının yüzeyindeki uygun lehim pedlerine lehimlenerek monte edilir.

Küçük boyutu sayesinde elektronik kartlarda fazla yer kaplamadan gösterge ve sinyal ışığı olarak kullanılabilir. Elektronik üretim, bakım, onarım ve hobi projelerinde tercih edilir.

Zümrüt Yeşili SMD LED Özellikleri

Zümrüt yeşili LED, elektronik devrelerde yeşil tonlarında ışıklı bildirim oluşturmak amacıyla kullanılır. Standart yeşil LED'lerden farklı bir renk tonu sunabilir. Ancak zümrüt yeşili ifadesi tek başına belirli bir dalga boyunu veya parlaklık değerini garanti etmez.

LED'in gerçek renk tonu, kullanılan yarı iletken çipin özelliklerine ve üreticiye bağlıdır. Aynı kılıf ölçüsüne sahip farklı yeşil LED'lerde ışık tonu, parlaklık ve çalışma gerilimi farklı olabilir.

Özellikle elektronik cihazların çalışma durumunu, bağlantı durumunu veya belirli bir fonksiyonun aktif olduğunu göstermek için kullanılabilir.

Teknik Özellikler

• Ürün tipi: SMD LED Diyot
• Kılıf tipi: 0805 / 805
• Işık rengi: Zümrüt Yeşili
• Nominal gövde ölçüsü: 2x1.25 mm
• Montaj tipi: SMD / SMT Yüzey Montaj
• Bağlantı: Anot (+) ve Katot (-)
• Referans ileri gerilim (VF): 2.8-3.4V
• Referans çalışma akımı: 20 mA
• Montaj yöntemi: PCB yüzeyine lehimleme
• Kullanım amacı: Gösterge, uyarı ve sinyal devreleri

Teknik bilgi: İleri gerilim ve akım değerleri, bazı yüksek parlaklıklı yeşil SMD LED modelleri için genel referans niteliğindedir. Zümrüt yeşili LED'lerin elektriksel özellikleri üreticiye ve kullanılan LED çipine göre değişebilir. Ürünün kesin ileri gerilimi, maksimum akımı, dalga boyu ve ışık şiddeti üretici verileriyle doğrulanmalıdır.

Zümrüt Yeşili SMD LED Nerelerde Kullanılır?

0805 zümrüt yeşili SMD LED, elektronik cihazların durumunu göstermek için kullanılan küçük boyutlu bir ışık kaynağıdır. Uygun akım değerlerinde çalıştırıldığında çeşitli elektronik gösterge ve sinyal uygulamalarında kullanılabilir.

Özellikle cihazların açık veya kapalı olduğunu belirtmek, çalışma durumunu göstermek, bağlantı durumunu bildirmek ve elektronik devrelerde görsel sinyal oluşturmak amacıyla tercih edilir.

• Elektronik cihazlarda güç ve çalışma göstergeleri
• Şarj durumu ve bağlantı göstergeleri
• Elektronik devre kartı tamirleri
• Arduino ve ESP32 projeleri
• Mikrodenetleyici kontrol devreleri
• PCB prototip ve elektronik tasarım çalışmaları
• Modem, router ve ağ cihazlarının gösterge devreleri
• Kontrol panelleri ve sinyal göstergeleri
• Elektronik ölçüm ve test cihazları
• Hobi elektroniği ve maker uygulamaları

Çalışma Voltajı ve Akım Sınırlaması

Zümrüt yeşili 0805 SMD LED'lerin ileri gerilimi, kullanılan LED çipine ve üreticiye bağlı olarak değişir. Bazı yüksek parlaklıklı yeşil LED modellerinde yaklaşık 2.8-3.4V ileri gerilim değerleri görülebilir.

Ancak bütün yeşil LED'ler aynı elektriksel özelliklere sahip değildir. Bazı geleneksel yeşil LED modelleri daha düşük ileri gerilim değerlerinde çalışabilir.

İleri gerilim değeri, LED'e doğrudan uygulanması gereken sabit besleme voltajı olarak değerlendirilmemelidir.

LED'in güvenli çalışması için üzerinden geçen akımın sınırlandırılması gerekir. Bu amaçla uygun seri direnç veya sabit akım sağlayan LED sürücü devresi kullanılmalıdır.

LED, akım sınırlaması olmadan doğrudan 3.3V, 5V, 9V veya 12V gibi güç kaynaklarına bağlanmamalıdır. Aşırı akım LED'in zarar görmesine neden olabilir.

Örneğin 5V besleme, yaklaşık 3.2V LED ileri gerilimi ve 330 ohm seri direnç kullanıldığında LED üzerinden yaklaşık 5.5 mA akım geçebilir. Bu değer yalnızca örnek hesaplamadır. Gerçek akım, LED'in ileri gerilimine ve besleme koşullarına göre değişir.

Önemli: 20 mA değeri bütün 0805 zümrüt yeşili LED modelleri için aynı maksimum çalışma akımı anlamına gelmez. Kullanılacak akım değeri LED'in gerçek teknik özelliklerine göre belirlenmelidir.

Anot ve Katot Bağlantısı

SMD LED'ler polariteli elektronik bileşenlerdir. LED'in anot (+) ve katot (-) olmak üzere iki elektriksel bağlantısı bulunur.

LED'in ışık verebilmesi için bağlantı yönünün doğru olması gerekir. Ters bağlantı durumunda LED normal şekilde ışık vermez. İzin verilen ters gerilim değerinin aşılması LED'e zarar verebilir.

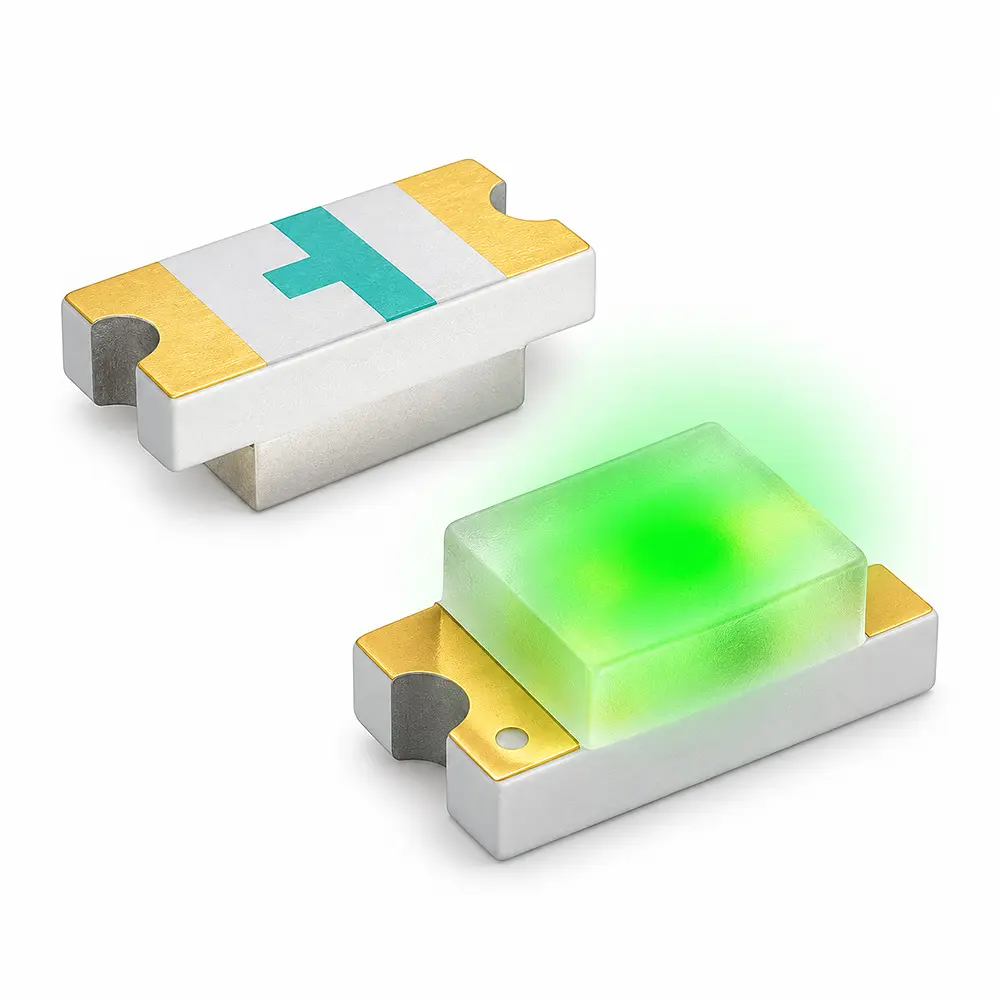

0805 SMD LED'lerde polarite işaretleri üreticiye ve kılıf tasarımına göre farklılık gösterebilir. Bazı modellerde gövde üzerinde renkli işaret, çizgi veya farklı bir işaretleme bulunabilir.

Montaj öncesinde LED'in anot ve katot yönü, üretici bilgileri veya uygun ölçüm cihazının diyot test fonksiyonu kullanılarak kontrol edilmelidir.

PCB Üzerine SMD LED Montajı

0805 SMD LED, baskılı devre kartının yüzeyindeki uygun lehim pedlerine monte edilir. Küçük boyutlu olduğundan montaj sırasında hassas çalışma gerektirir.

İnce uçlu havya, SMD cımbız ve uygun lehimleme ekipmanları kullanılarak montaj yapılabilir. Seri üretim uygulamalarında uygun sıcaklık profiline sahip reflow lehimleme yöntemleri kullanılabilir.

Lehimleme sırasında aşırı sıcaklık uygulanmamalı ve LED uzun süre yüksek sıcaklığa maruz bırakılmamalıdır. PCB üzerindeki anot ve katot yönleri kontrol edilmelidir.

Ürün yüzey montajlıdır. Uzun bacaklı DIP LED'lerin doğrudan yerine takılmak için tasarlanmamıştır.

0805, 0603 ve 1206 SMD LED Arasındaki Fark

SMD LED'ler farklı fiziksel ölçülerde üretilir. 0603, 0805 ve 1206 yaygın kullanılan kılıf sınıflarıdır.

• 0603 SMD LED: Yaklaşık 1.6x0.8 mm
• 0805 SMD LED: Yaklaşık 2x1.25 mm
• 1206 SMD LED: Yaklaşık 3.2x1.6 mm

Bu ölçüler nominal değerlerdir. Üreticiye göre küçük farklılıklar olabilir. Ayrıca kılıf kodları LED'in yüksekliğini belirtmez.

Farklı kılıf tiplerinin lehim pedleri ve fiziksel boyutları farklı olabileceğinden elektronik kart tamirlerinde mevcut LED'in ölçüsü kontrol edilmelidir.

Aynı kılıf ölçüsüne sahip LED'lerin renk, parlaklık, ileri gerilim ve akım özellikleri de farklı olabilir. Bu nedenle yalnızca fiziksel ölçüye göre seçim yapılmamalıdır.

Zümrüt Yeşili ve Standart Yeşil LED Arasındaki Fark

Yeşil SMD LED'ler farklı renk tonlarında üretilebilir. Zümrüt yeşili olarak adlandırılan LED'ler, kullanılan çip teknolojisine bağlı olarak standart yeşil LED'lerden farklı bir ışık tonu sunabilir.

Renk tonunun teknik olarak belirlenmesinde LED'in yaydığı ışığın dalga boyu önemlidir. Ancak zümrüt yeşili ifadesi tek başına standartlaştırılmış bir dalga boyu aralığını belirtmez.

Elektronik kart tamirlerinde mevcut LED ile aynı renk tonunun elde edilmesi gerekiyorsa yalnızca yeşil renk bilgisi yeterli olmayabilir. Dalga boyu ve parlaklık özelliklerinin de karşılaştırılması gerekir.

Elektronik Kart Tamirlerinde Kullanımı

0805 zümrüt yeşili SMD LED, uygun ölçü ve elektriksel özelliklere sahip olduğu durumlarda elektronik kartlar üzerindeki arızalı veya çalışmayan gösterge LED'lerinin değiştirilmesinde kullanılabilir.

Değiştirilecek LED'in kılıf ölçüsü, ışık rengi, bağlantı yönü ve elektriksel özellikleri kontrol edilmelidir.

Mevcut LED ile aynı fiziksel ölçüye sahip olmak, her durumda tam uyumluluk anlamına gelmez. Özellikle renk tonu, parlaklık ve çalışma akımı farklılıkları dikkate alınmalıdır.

Satın Almadan Önce Dikkat Ediniz

• Ürün 0805 (805) kılıf tipinde zümrüt yeşili SMD LED'dir.
• Nominal gövde ölçüsü yaklaşık 2x1.25 mm'dir.
• 0805 kılıf kodu LED'in yüksekliğini belirtmez.
• Ürün yüzey montajlıdır, uzun bacaklı DIP LED değildir.
• LED'in anot ve katot bağlantı yönüne dikkat edilmelidir.
• Akım sınırlaması olmadan doğrudan güç kaynağına bağlanmamalıdır.
• Uygun seri direnç veya LED sürücü devresi kullanılmalıdır.
• 3.3V, 5V ve 12V gibi kaynaklara doğrudan bağlantı için uygun değildir.
• İleri gerilim değeri LED'in üretici ve modeline göre değişebilir.
• LED'in parlaklığı kullanılan akıma ve üretim özelliklerine göre değişebilir.
• Zümrüt yeşili ve standart yeşil LED'lerin renk tonları farklı olabilir.
• Ürün yüksek güçlü genel aydınlatma LED'i değildir.
• 0603 ve 1206 gibi farklı SMD kılıflarla karıştırılmamalıdır.
• Elektronik kart tamirinde fiziksel ölçüler ve elektriksel özellikler kontrol edilmelidir.
• Lehimleme işlemi uygun SMD ekipmanlarıyla yapılmalıdır.
• LED'ler küçük ve hassas elektronik bileşenlerdir. Taşıma ve montaj sırasında dikkatli kullanılmalıdır.

Paket İçeriği

1 Adet 0805 (805) Kılıf Zümrüt Yeşili SMD LED
